W dobrze zaprojektowanej kotłowni liczy się nie tylko samo źródło ciepła, ale też to, jak energia trafia do grzejników, podłogówki i ewentualnej nagrzewnicy wentylacyjnej. Taki moduł, potocznie nazywany grupą pompową, porządkuje przepływ, stabilizuje temperaturę i upraszcza sterowanie kilkoma obiegami naraz. Poniżej pokazuję, z czego się składa, kiedy ma sens, jak go dobrać do pompy ciepła lub kotła i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze informacje w skrócie
- Najlepiej sprawdza się w instalacjach z więcej niż jednym obiegiem albo z różnymi temperaturami zasilania.
- Wersja z mieszaniem jest typowa dla podłogówki i układów mieszanych, a prostsza wystarcza tam, gdzie temperatura jest stała.
- Przy doborze liczą się przede wszystkim przepływ, średnica przyłącza, długość pompy, zakres temperatur i sposób sterowania.
- Najczęstsze problemy wynikają nie z samej armatury, tylko z błędnego projektu albo braku równoważenia hydraulicznego.
- Na rynku spotyka się ceny od kilkuset złotych za prostsze moduły do kilku tysięcy za rozbudowane zestawy wieloobiegowe.

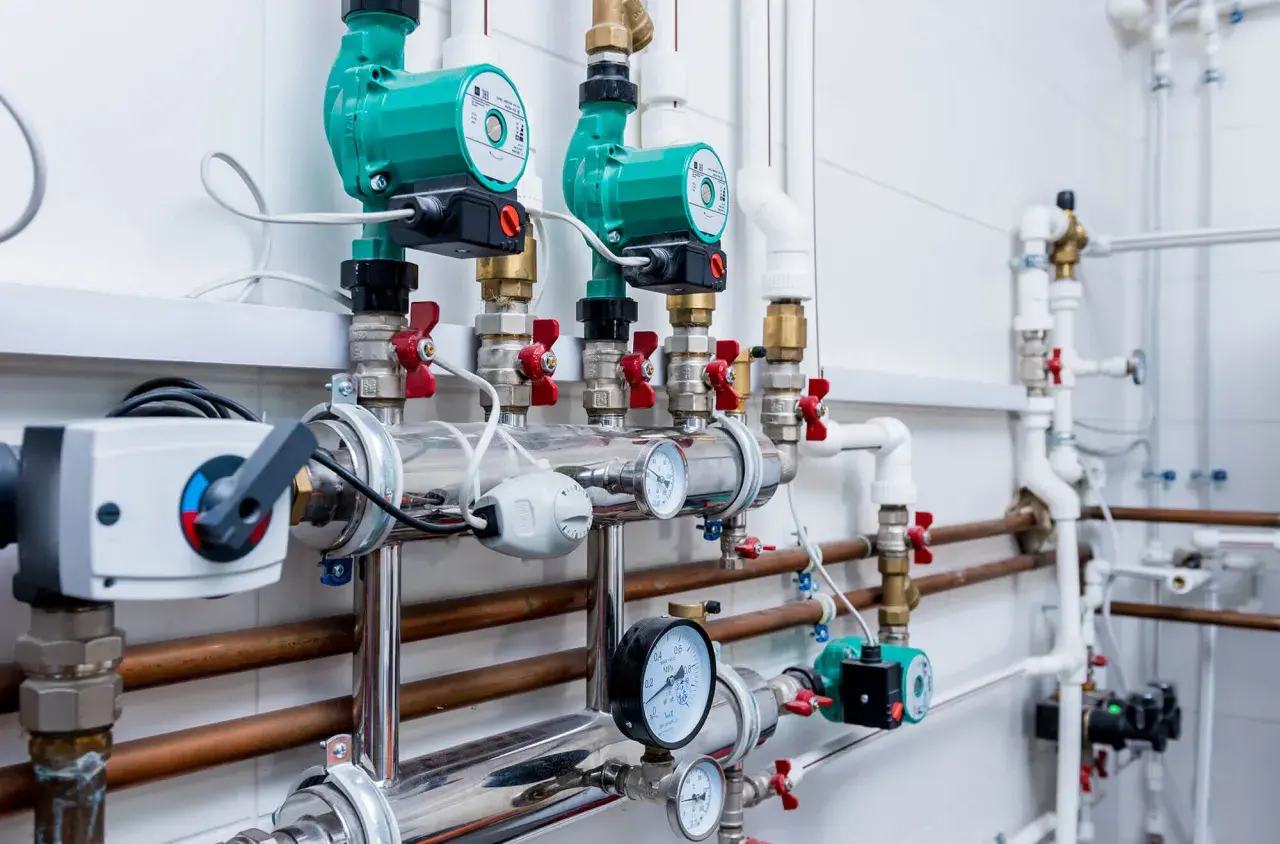

Czym jest taki moduł i dlaczego porządkuje instalację
W praktyce patrzę na ten element jak na gotowy węzeł hydrauliczny, który łączy pompę, armaturę odcinającą i elementy regulacyjne w jeden spójny zestaw. Jego zadanie jest proste: ma utrzymać odpowiedni przepływ czynnika grzewczego i nie dopuścić do sytuacji, w której jeden obieg „zagłodzi” drugi albo podniesie temperaturę bardziej, niż powinien.
To szczególnie ważne w instalacjach mieszanych. Grzejniki zwykle pracują na wyższej temperaturze niż podłogówka, a w systemach z wodną nagrzewnicą w wentylacji pojawia się jeszcze jeden obieg o własnych wymaganiach. Bez sensownego rozdzielenia układ zaczyna działać nerwowo: raz przegrzewa jedną strefę, raz niedogrzewa drugą, a użytkownik widzi tylko skoki komfortu i wyższe rachunki.
Najkrócej mówiąc, to nie jest „dodatkowa pompa dla zasady”. To sposób na to, żeby różne części instalacji przestały sobie przeszkadzać. Gdy ten porządek jest już ustalony, można sensownie przejść do budowy zestawu i zasady jego pracy.
Z czego składa się zestaw i jak pracuje
W typowym układzie znajdziesz kilka elementów, które razem robią jedną robotę. Sama pompa odpowiada za wymuszenie obiegu, zawory odcinające pozwalają serwisować instalację bez opróżniania całego systemu, a termometry i zawory regulacyjne dają kontrolę nad tym, co dzieje się na zasilaniu i powrocie.
Pompa obiegowa
To serce całego zestawu. Wytwarza różnicę ciśnień potrzebną do przepchnięcia wody przez pętle ogrzewania podłogowego, rozdzielacz grzejnikowy albo osobny obieg techniczny. Dobrze dobrana pompa nie powinna pracować „na granicy”, bo wtedy szybciej się zużywa i częściej generuje hałas.
Mieszacz i zawór regulacyjny

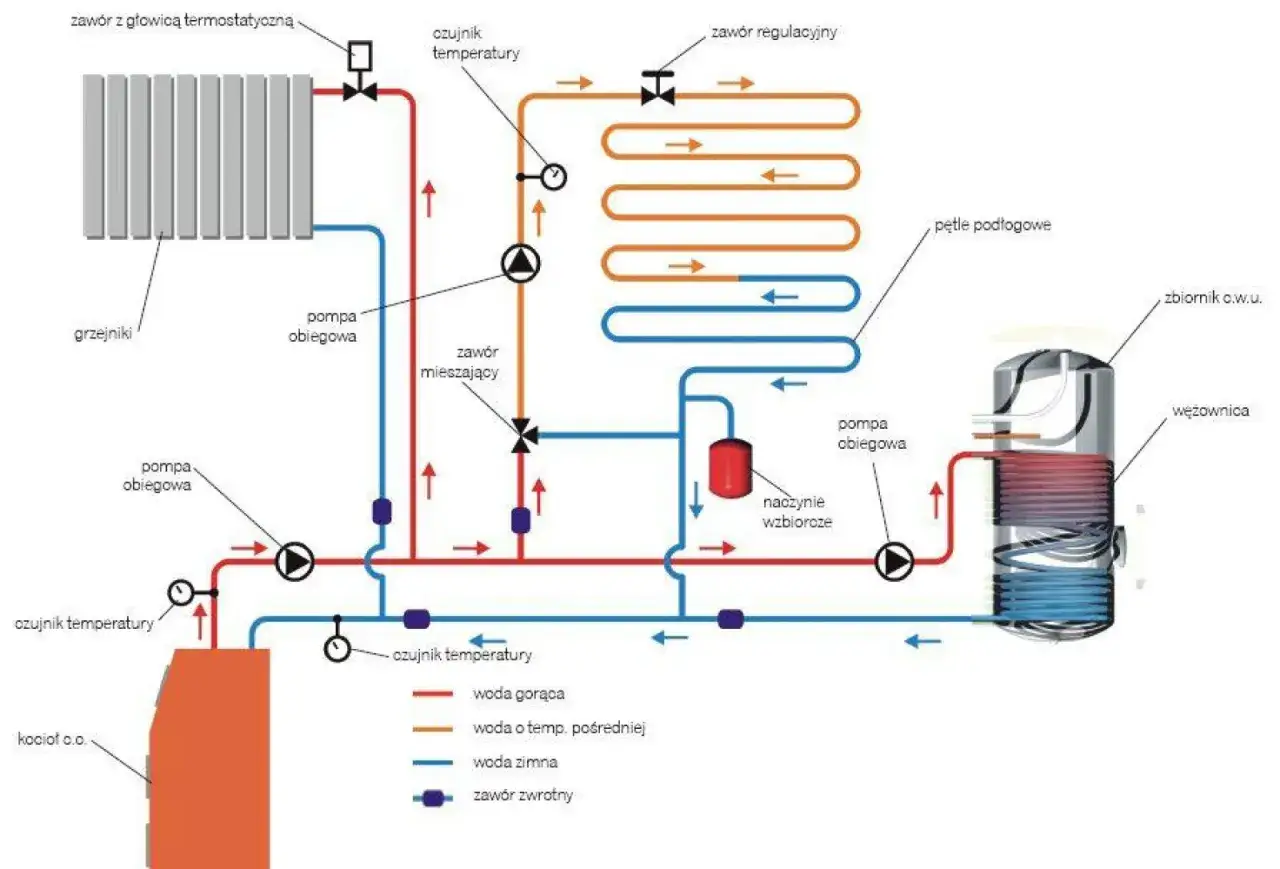

Jeśli w zestawie jest mieszanie, do gry wchodzi zawór trójdrogowy albo czterodrogowy. W uproszczeniu miesza on wodę gorącą z powrotną, żeby na obieg trafiała temperatura bezpieczna dla podłogówki lub innej niżej temperaturowej strefy. W bardziej zaawansowanych rozwiązaniach zawór współpracuje z siłownikiem, czyli napędem, który koryguje pozycję zaworu automatycznie.
Tu właśnie pojawia się największa różnica między prostym a bardziej rozbudowanym układem. Jeden zestaw tylko tłoczy wodę, drugi dodatkowo pilnuje temperatury. I to właśnie ten drugi wariant częściej widać w instalacjach mieszanych.
Przeczytaj również: Akwarium: Ile prądu zużywa? Oblicz i obniż rachunki!
Armatura kontrolna i izolacja
Termometry, odpowietrzenie, zawory odcinające i izolacja nie wyglądają spektakularnie, ale w praktyce robią dużą różnicę. Termometr pozwala od razu zobaczyć, czy układ pracuje w zakładanym zakresie, a izolacja ogranicza straty ciepła w kotłowni. Jeśli ktoś oszczędza właśnie na tych drobiazgach, później zwykle płaci większymi stratami i gorszą regulacją.
Znając budowę, łatwiej ocenić, kiedy potrzebne jest mieszanie, a kiedy wystarczy prostszy obieg.
Kiedy grupa pompowa ma sens, a kiedy wystarczy prostszy układ
To najważniejsze pytanie przy zakupie. Nie każdy system potrzebuje rozbudowanego modułu, a w niektórych instalacjach dokładanie kolejnych elementów tylko komplikuje hydraulikę. Ja patrzę na trzy rzeczy: liczbę obiegów, temperaturę pracy i źródło ciepła.
| Wariant | Najlepsze zastosowanie | Co daje | Na co uważać |
|---|---|---|---|
| Bez mieszacza | Jedna strefa o stabilnej temperaturze, np. prosty obieg grzejnikowy lub pojedyncza niskotemperaturowa podłogówka | Mniej elementów, niższy koszt, prostsza regulacja | Nie rozwiązuje konfliktu temperatur między obiegami |
| Z mieszaczem | Układ mieszany, podłogówka z grzejnikami, źródło na paliwo stałe, oddzielna nagrzewnica wodna | Oddziela temperatury i ułatwia sterowanie | Jest droższy i wymaga poprawnego doboru przepływu |
| Wieloobiegowy | Większy dom, kilka stref, osobne piętra albo rozbudowana kotłownia | Lepsze bilansowanie instalacji | Wymaga dokładnego projektu i sensownego miejsca montażu |
W instalacji z pompą ciepła często wystarcza prostszy układ, jeśli cały dom pracuje na jednej, niskiej temperaturze zasilania. Gdy jednak w budynku są grzejniki i podłogówka, albo dodatkowy obieg dla wentylacji z nagrzewnicą wodną, mieszanie robi się praktycznie konieczne. W systemach z kotłem na paliwo stałe dochodzi jeszcze kwestia ochrony powrotu i stabilizacji pracy źródła, więc rola zestawu hydraulicznego rośnie jeszcze bardziej.
Gdy wiesz już, który wariant ma sens, można przejść do doboru parametrów. I tu zaczynają się detale, które często decydują o tym, czy instalacja będzie działała spokojnie, czy będzie wymagała ciągłych korekt.
Jak dobrać zestaw do pompy ciepła, kotła i podłogówki
W doborze nie kieruję się samą marką ani katalogowym hasłem. Najpierw sprawdzam, ile obiegów ma instalacja i jakich temperatur potrzebuje każdy z nich. Dopiero później patrzę na przepływ, średnicę i sposób sterowania.
| Parametr | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Liczba obiegów | Jedna strefa, dwie strefy albo kilka obiegów | Od tego zależy, czy wystarczy prosty moduł, czy potrzebny jest układ wieloobiegowy |
| Temperatura zasilania | Podłogówka zwykle pracuje niżej niż grzejniki | Jeśli temperatury są różne, potrzebne jest rozdzielenie i często mieszanie |
| Kvs | Współczynnik przepływu zaworu | Pokazuje, ile medium przejdzie przez armaturę przy określonym spadku ciśnienia; zły dobór ogranicza wydajność |
| Średnica i długość montażowa pompy | Najczęściej spotyka się wersje 130 mm i 180 mm | To musi pasować do miejsca w instalacji i do zaplanowanego przepływu |
| Sterowanie | Ręczne, termostatyczne albo z siłownikiem | Im bardziej zróżnicowana instalacja, tym bardziej przydaje się automatyka |
| Miejsce montażu | Przy rozdzielaczu albo centralnie w kotłowni | W małej kotłowni brak miejsca potrafi zabić nawet dobry projekt |
Kvs to ten parametr, który wielu inwestorów pomija, a potem dziwi się, że instalacja nie trzyma przepływu. W praktyce oznacza on przepustowość zaworu przy określonym spadku ciśnienia. Jeśli jest źle dobrany, układ może pracować za słabo albo z niepotrzebnie dużymi oporami.
Przy pompach ciepła szczególnie ważne jest to, żeby nie komplikować układu bez powodu. Jeśli budynek ma jeden, dobrze zaprojektowany niskotemperaturowy obieg, prostota bywa lepsza niż rozbudowana automatyka. Jeśli jednak pojawiają się różne strefy temperaturowe, lepiej od razu przewidzieć osobne sterowanie niż później ratować się przeróbkami.
Dobór kończy się dopiero wtedy, gdy parametry pasują do realnej instalacji. A nawet najlepszy zestaw nie zrobi dobrej roboty, jeśli montaż zostanie położony byle jak.
Najczęstsze błędy przy montażu i regulacji
W kotłowniach najczęściej nie psuje się sama armatura, tylko sposób jej użycia. Najbardziej kosztowne pomyłki są zwykle banalne i właśnie dlatego tak częste.
- Przewymiarowanie układu - inwestor kupuje rozbudowany zestaw do prostej instalacji i płaci za elementy, które nic nie wnoszą.
- Brak równoważenia hydraulicznego - jedna strefa dostaje za dużo przepływu, druga za mało, więc komfort cieplny jest nierówny.
- Zły wybór miejsca montażu - centralny montaż wymaga miejsca, a przy rozdzielaczu liczy się łatwy dostęp serwisowy.
- Pominięcie odpowietrzenia i izolacji - to drobne rzeczy, które w praktyce odpowiadają za hałas, straty i gorszą stabilność pracy.
- Mieszanie tam, gdzie nie jest potrzebne - dodatkowe opory, wyższy koszt i więcej punktów potencjalnej awarii.
- Brak zgodności ze sterowaniem źródła ciepła - bez sensownej współpracy z regulatorem całość działa połowicznie.
W mojej ocenie największym błędem jest traktowanie tego zestawu jako uniwersalnego lekarstwa na każdy problem. On ma porządkować hydraulikę, a nie zastępować projekt instalacji. Jeśli projekt jest zły, żaden kompaktowy moduł nie naprawi całego systemu.
Po tej stronie kosztów zostaje już tylko pytanie, czy inwestycja jest adekwatna do zysku, czy raczej przepłacasz za rozwiązanie niedopasowane do budynku.
Ile to kosztuje i kiedy wydatek ma sens
Na polskim rynku rozrzut cen jest spory, bo cena zależy od liczby obiegów, obecności mieszacza, marki pompy, automatyki i jakości wykonania. Najprostsze moduły potrafią kosztować około 300-800 zł, zestawy z pompą i regulacją zwykle mieszczą się mniej więcej w przedziale 1000-2000 zł, a rozbudowane układy wieloobiegowe potrafią dojść do 3000-5000 zł i więcej.
| Zakres | Typowy budżet | Kiedy ma sens |
|---|---|---|
| Prosty moduł bez mieszacza | Około 300-800 zł | Jedna strefa, mało skomplikowana hydraulika, prosty montaż |
| Wersja z pompą i mieszaniem | Około 1000-2000 zł | Podłogówka, układ mieszany, potrzeba stabilnej regulacji temperatury |
| Rozwiązanie wieloobiegowe | Około 3000-5000 zł i więcej | Większy dom, kilka stref, rozbudowana kotłownia, wyższe wymagania projektowe |
Sam zakup rzadko zwraca się wyłącznie na rachunku za energię. Taki wydatek broni się raczej wtedy, gdy ogranicza liczbę osobnych pomp, skraca montaż, porządkuje sterowanie i zmniejsza ryzyko późniejszych poprawek. Innymi słowy: to inwestycja w stabilność instalacji, a nie magiczny sposób na natychmiastowe oszczędności.
Jeśli instalacja jest prosta, nie ma sensu jej sztucznie komplikować. Jeśli jednak w budynku są różne strefy, inne temperatury zasilania albo obieg techniczny związany z wentylacją, dobrze dobrany zestaw zwykle oszczędza więcej nerwów niż pieniędzy na samym starcie. Na koniec zostawiam krótką listę rzeczy, które warto sprawdzić przed zamówieniem.
Co sprawdzić przed zakupem, żeby nie poprawiać instalacji po montażu
Zanim cokolwiek zamówisz, sprawdź pięć rzeczy: ile naprawdę masz obiegów, jakie temperatury mają pracować w każdej strefie, ile miejsca jest w kotłowni, jakim źródłem ciepła zarządzasz i czy instalator podał wymagany przepływ. To brzmi jak detal, ale właśnie te detale odróżniają poprawny projekt od instalacji, która wymaga ciągłych korekt.
- Jeśli cały dom pracuje na jednej temperaturze, prostota będzie zwykle lepsza od rozbudowy.
- Jeśli łączysz grzejniki, podłogówkę i obieg techniczny, potrzebujesz wyraźnego rozdzielenia stref.
- Jeśli sterowanie ma działać automatycznie, od razu przewidź siłownik albo kompatybilny regulator.
- Jeśli kotłownia jest ciasna, wybór montażu przy rozdzielaczu bywa praktyczniejszy niż centralny układ.
- Jeśli projekt nie podaje przepływu i Kvs, nie kupuj elementu „na oko”.
Najlepiej działa rozwiązanie dobrane do konkretnej instalacji, a nie do katalogowej obietnicy. Właśnie dlatego przy takim zakupie patrzę najpierw na hydraulikę budynku, a dopiero potem na nazwę produktu. To podejście zwykle oszczędza i pieniądze, i późniejsze nerwy.
