Ten artykuł to kompleksowy przewodnik dla każdego, kto chce samodzielnie zbudować wydajny power bank, idealnie dopasowany do swoich potrzeb. Dowiesz się, jak wybrać odpowiedni moduł, bezpiecznie połączyć ogniwa i uniknąć typowych błędów, by cieszyć się niezawodnym źródłem energii.

Dlaczego warto zbudować własny power bank, zamiast kupować gotowy?

Zastanawiasz się, czy warto poświęcić czas na samodzielne złożenie power banku, skoro na rynku jest tyle gotowych rozwiązań? Moje doświadczenie pokazuje, że podejście DIY oferuje coś znacznie więcej niż tylko oszczędność. Daje Ci pełną kontrolę i możliwość personalizacji, której nie znajdziesz w żadnym seryjnie produkowanym urządzeniu. To właśnie tutaj zaczyna się prawdziwa przygoda z elektroniką, gdzie Twoje potrzeby stają się projektem.

Pełna kontrola nad pojemnością i jakością: Stwórz magazyn energii idealnie dopasowany do Twoich potrzeb.

Jedną z największych zalet samodzielnego budowania power banku jest możliwość wyboru ogniw. Nie jesteś skazany na to, co producent uznał za wystarczające. Możesz zdecydować się na ogniwa o konkretnej, często znacznie większej pojemności, niż oferują gotowe produkty, a także postawić na ich sprawdzoną jakość. Czy to będą nowe, markowe ogniwa, czy też te z recyklingu (o czym za chwilę), to Ty decydujesz o sercu swojego urządzenia. To przekłada się bezpośrednio na wydajność, długość działania i żywotność power banku. Co więcej, samodzielna konstrukcja pozwala na dopasowanie mocy wyjściowej i standardów ładowania. Potrzebujesz power banku, który naładuje nie tylko smartfon, ale i laptopa? Żaden problem wybierasz moduł wspierający odpowiednio wysokie standardy, takie jak Power Delivery, i masz pewność, że spełni on Twoje wymagania.

DIY to oszczędność i ekologia: Jak wykorzystać ogniwa z recyklingu i zbudować coś wyjątkowego?

Aspekt ekonomiczny i ekologiczny to kolejne mocne argumenty za DIY. Wiele osób decyduje się na wykorzystanie ogniw z odzysku, na przykład z zużytych baterii laptopowych typu 18650. Po odpowiednim przetestowaniu i selekcji, takie ogniwa mogą zyskać drugie życie, znacząco obniżając koszt całego projektu. To nie tylko oszczędność dla Twojego portfela, ale także realny wkład w ochronę środowiska poprzez recykling i ponowne wykorzystanie cennych komponentów. Satysfakcja z tworzenia unikalnego, funkcjonalnego urządzenia, które sam zaprojektowałeś i złożyłeś, jest bezcenna. To nie tylko power bank to Twój osobisty, ekologiczny i ekonomiczny projekt, który naprawdę działa.

Czym jest serce Twojego projektu? Wszystko, co musisz wiedzieć o module power bank

Zanim zagłębimy się w szczegóły montażu, musimy dobrze zrozumieć, czym właściwie jest moduł power bank. To właśnie on stanowi centralny punkt Twojego projektu DIY, integrując wszystkie niezbędne funkcje, które sprawiają, że zestaw ogniw staje się w pełni funkcjonalnym i bezpiecznym źródłem energii.

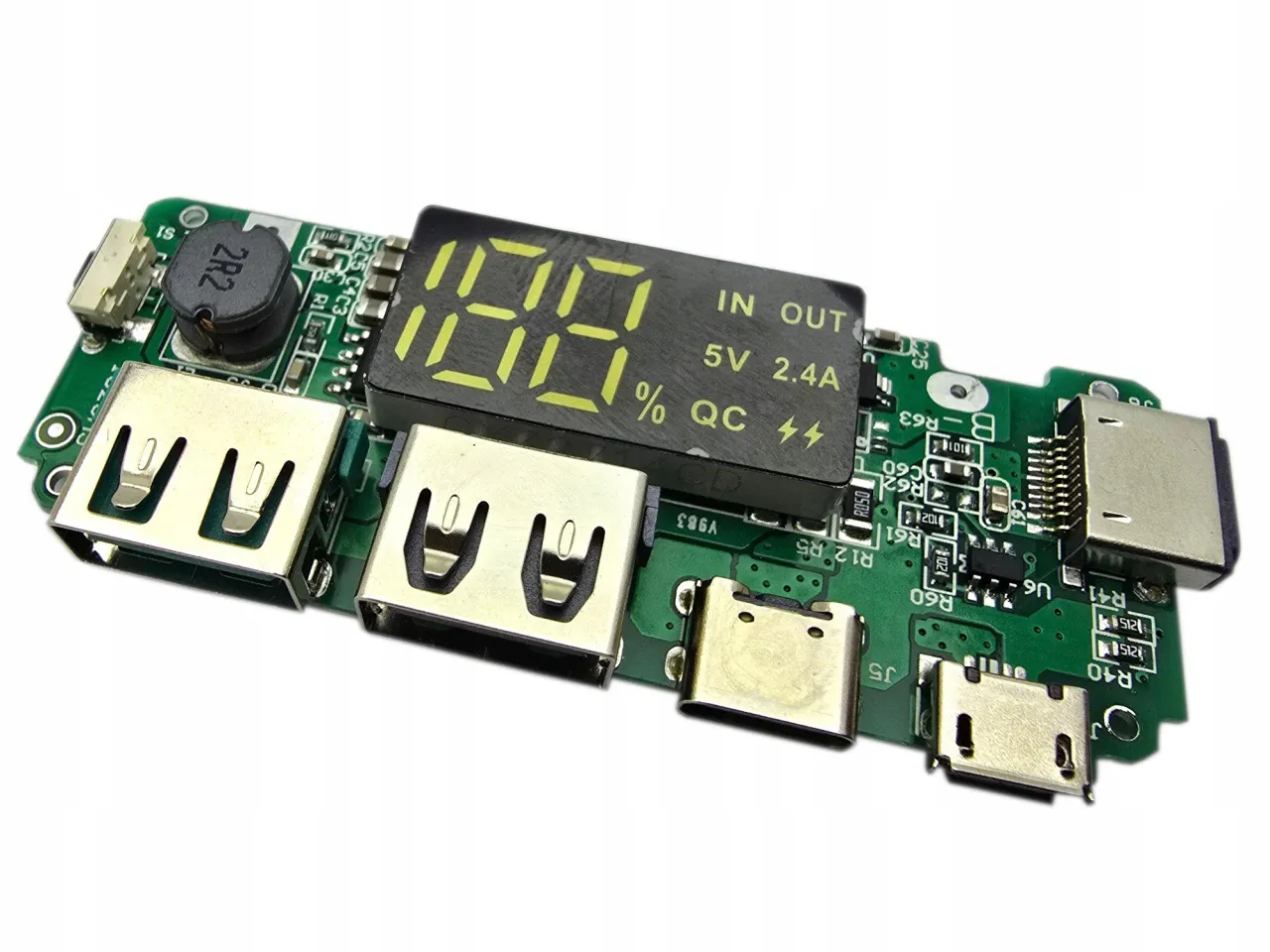

Budowa i zasada działania w pigułce: Co kryje się na małej płytce drukowanej?

Moduł power bank to nic innego jak gotowa płytka elektroniczna, która stanowi serce samodzielnie budowanego przenośnego banku energii. To małe, ale niezwykle skomplikowane urządzenie integruje w sobie kluczowe elementy: układ ładowania akumulatorów (odpowiedzialny za bezpieczne uzupełnianie energii w ogniwach), przetwornicę podwyższającą napięcie do standardowych 5V (lub więcej, w przypadku szybkiego ładowania) na wyjściu USB oraz oczywiście same porty USB, przez które podłączasz swoje urządzenia. Moduły te są najczęściej projektowane do współpracy z popularnymi akumulatorami litowo-jonowymi (Li-Ion) lub litowo-polimerowymi (Li-Po), ze szczególnym uwzględnieniem ogniw typu 18650, które są powszechnie dostępne i często pozyskiwane z recyklingu.

Od ładowania po ochronę: Kluczowe funkcje, które musi posiadać każdy dobry moduł.

Dobry moduł power bank to nie tylko możliwość ładowania i rozładowywania. To przede wszystkim inteligentne zarządzanie energią. Moduł kontroluje proces ładowania ogniw (wejście), dbając o to, by odbywało się ono w bezpiecznych parametrach, a także efektywnie dostarcza energię do podłączonych urządzeń (wyjście). Co jednak najważniejsze, każdy szanujący się moduł musi posiadać wbudowane systemy zabezpieczeń, znane jako BMS (Battery Management System). To absolutnie kluczowe dla bezpieczeństwa. BMS chroni ogniwa przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i przegrzaniem. Bez tych funkcji, Twój power bank byłby nie tylko nietrwały, ale przede wszystkim niebezpieczny w użytkowaniu. Pamiętaj, bezpieczeństwo to podstawa, a BMS jest jego gwarantem.

Jak wybrać idealny moduł do swojego projektu? Przewodnik po najważniejszych parametrach

Wybór odpowiedniego modułu to jeden z najważniejszych etapów budowy własnego power banku. Na rynku dostępnych jest mnóstwo opcji, a świadomy wybór jest kluczem do sukcesu i zadowolenia z finalnego produktu. Przyjrzyjmy się najważniejszym parametrom, które musisz wziąć pod uwagę.

Szybkie ładowanie to podstawa: Power Delivery (PD) vs Quick Charge (QC) który standard jest dla Ciebie?

W dzisiejszych czasach szybkie ładowanie to już standard, a nie luksus. Dwa najpopularniejsze standardy to Power Delivery (PD) i Quick Charge (QC). Różnią się one protokołami komunikacji i zazwyczaj są dedykowane różnym typom urządzeń. PD, często realizowane przez port USB-C, jest bardziej uniwersalne i pozwala na ładowanie z mocami od 22.5W do nawet 100W, co czyni je idealnym do ładowania laptopów, tabletów i nowoczesnych smartfonów. QC, rozwijane przez Qualcomm, jest powszechne w wielu smartfonach z Androidem i oferuje szybkie ładowanie w zakresie 18-30W. Zastanów się, jakie urządzenia najczęściej będziesz ładować. Jeśli masz laptopa ładowanego przez USB-C, moduł z PD będzie dla Ciebie niezbędny. Jeśli głównie smartfon z Androidem, QC może być wystarczające. Wiele modułów oferuje wsparcie dla obu standardów, co jest najbardziej elastycznym rozwiązaniem.

Ogniwa 18650, Li-Po, a może inne? Jak dopasować moduł do źródła energii?

Moduły power bank są projektowane do pracy z konkretnymi typami ogniw, najczęściej litowo-jonowymi (Li-Ion) lub litowo-polimerowymi (Li-Po). Najpopularniejsze w projektach DIY są ogniwa 18650, ze względu na ich dostępność i dobry stosunek pojemności do ceny. Kluczowe jest, aby moduł, który wybierzesz, był kompatybilny z napięciem i chemią ogniw, które zamierzasz zastosować. Jeśli budujesz pakiet z kilku ogniw, muszą być one identyczne pod względem typu, pojemności i stanu technicznego. Mieszanie ogniw o różnej pojemności lub stopniu zużycia może prowadzić do nierównomiernego rozładowywania i ładowania, co skraca ich żywotność i obniża bezpieczeństwo. Zawsze upewnij się, że moduł jest przeznaczony do liczby ogniw, które planujesz połączyć (np. 1S jedno ogniwo, 2S dwa ogniwa szeregowo, choć większość modułów power bank to 1S, czyli ogniwa połączone równolegle).

Analiza portów: Ile i jakich złączy (USB-C, USB-A) naprawdę potrzebujesz?

Liczba i rodzaj portów to kolejny ważny aspekt. Moduły posiadają porty wejściowe (do ładowania samego power banku) i wyjściowe (do ładowania innych urządzeń). Standardowe wejścia to micro-USB i coraz częściej USB-C, które jest wygodniejsze i często wspiera szybsze ładowanie. Wyjścia to zazwyczaj jedno lub więcej złączy USB-A oraz coraz popularniejsze USB-C, które często jest dwukierunkowe, czyli służy zarówno do ładowania power banku, jak i do ładowania innych urządzeń. Zastanów się, ile urządzeń będziesz ładować jednocześnie i jakimi kablami dysponujesz. Jeśli masz wiele nowoczesnych sprzętów z USB-C, moduł z kilkoma takimi portami będzie idealny. Jeśli nadal używasz starszych urządzeń, porty USB-A są niezbędne. Wybierz konfigurację, która najlepiej odpowiada Twoim potrzebom.

Kontrola to podstawa: Wyświetlacz LCD czy proste diody LED co sprawdzi się lepiej?

Bezpieczeństwo przede wszystkim: Rola systemu BMS w ochronie przed zwarciem i przeładowaniem.

Powtarzam to zawsze moim czytelnikom: bezpieczeństwo jest najważniejsze! Wbudowany system zarządzania baterią (BMS Battery Management System) to absolutny must-have. Chroni on ogniwa przed szeregiem zagrożeń: przeładowaniem (co może prowadzić do uszkodzenia i pożaru), nadmiernym rozładowaniem (skracającym żywotność ogniw), zwarciem (powodującym nagłe, wysokie prądy i ryzyko pożaru) oraz przegrzaniem. Moduł bez skutecznego BMS to tykająca bomba, której używanie jest nieodpowiedzialne. Upewnij się, że wybrany przez Ciebie moduł ma kompleksowe zabezpieczenia. To inwestycja w Twój spokój ducha i długowieczność Twojego power banku.

Krok po kroku: Jak bezpiecznie złożyć funkcjonalny power bank z modułu i ogniw?

Dotarliśmy do sedna praktycznego montażu. Pamiętaj, że precyzja i dbałość o szczegóły są tutaj kluczowe. Nie spiesz się i zawsze dwukrotnie sprawdzaj połączenia. Bezpieczeństwo to priorytet!

Lista zakupów dla majsterkowicza: Niezbędne komponenty i narzędzia.

Zanim zaczniesz, upewnij się, że masz wszystko, czego potrzebujesz:

1. Moduł power bank: Wybrany zgodnie z Twoimi potrzebami (QC/PD, porty, wyświetlacz).
2. Ogniwa Li-Ion/Li-Po: Najczęściej 18650, o odpowiedniej pojemności i jakości, najlepiej identyczne.
3. Przewody: Odpowiedniej grubości, aby wytrzymać prąd ładowania i rozładowywania (np. 0.75-1.5 mm²).
4. Obudowa: Gotowa lub do samodzielnego wykonania.
5. Lutownica i cyna: Do połączeń elektrycznych.
6. Multimetr: Niezbędny do sprawdzania napięć i polaryzacji.
7. Taśma izolacyjna / koszulki termokurczliwe: Do zabezpieczania połączeń.
8. Nożyczki / ściągacz izolacji: Do przygotowywania przewodów.
9. Klej na gorąco / dwustronna taśma: Do mocowania ogniw i modułu w obudowie.

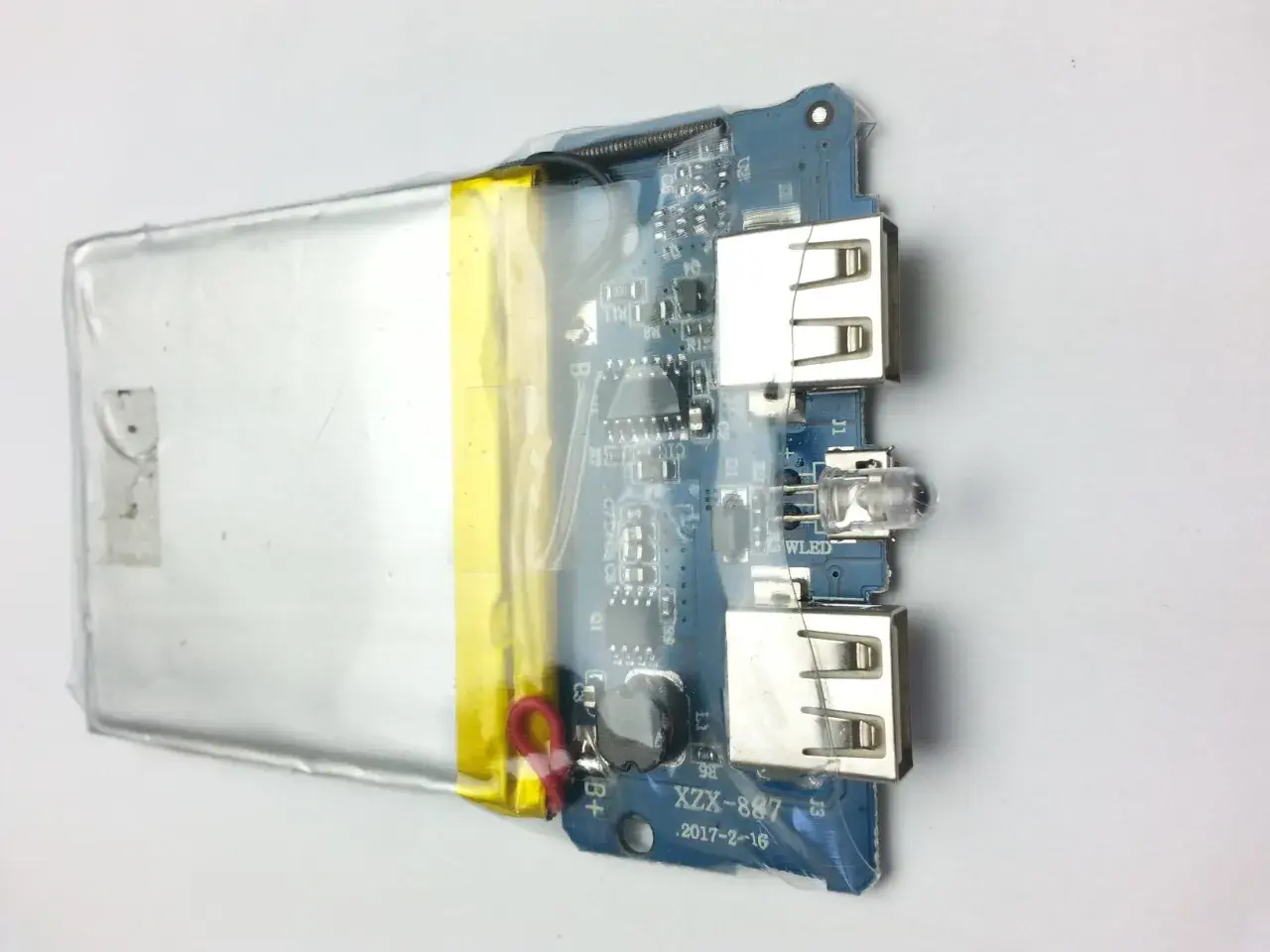

Instrukcja montażu: Prawidłowe podłączanie ogniw do pól B+ i B- bez ryzyka.

To jest kluczowy moment, w którym nie wolno popełnić błędu. Odwrócenie polaryzacji może trwale uszkodzić moduł, ogniwa, a nawet doprowadzić do pożaru. Postępuj zgodnie z instrukcją:

1. Przygotowanie ogniw: Jeśli używasz ogniw z odzysku, upewnij się, że są naładowane do podobnego poziomu (np. 3.7-3.8V). Zawsze sprawdzaj ich napięcie multimetrem.
2. Połączenie równoległe: Większość modułów power bank pracuje z ogniwami połączonymi równolegle (1S). Oznacza to, że wszystkie plusy ogniw łączysz ze sobą, a wszystkie minusy ze sobą. Użyj krótkich, grubych przewodów lub taśm niklowych do połączenia.
3. Identyfikacja pól B+ i B- na module: Na module power bank znajdziesz wyraźne oznaczenia B+ (dla plusa pakietu ogniw) i B- (dla minusa pakietu ogniw).
4. Podłączenie pakietu do modułu: Ostrożnie przylutuj przewód od połączonych plusów ogniw do pola B+ na module. Następnie przylutuj przewód od połączonych minusów ogniw do pola B- na module. Zanim przylutujesz, sprawdź trzykrotnie polaryzację multimetrem! Plus pakietu musi iść do B+, minus do B-.
5. Izolacja: Po wykonaniu połączeń, dokładnie zaizoluj wszystkie odsłonięte przewody i punkty lutownicze za pomocą taśmy izolacyjnej lub koszulek termokurczliwych. To zapobiegnie przypadkowym zwarciom.

Wybór obudowy: Od gotowych rozwiązań po projekty z drukarki 3D.

Gdy elektronika jest już złożona, czas na obudowę. Masz kilka opcji. Możesz kupić gotową obudowę dedykowaną do modułów power bank i ogniw 18650, które często są dostępne w sklepach elektronicznych. Są one zazwyczaj dobrze dopasowane i estetyczne. Inną, bardziej kreatywną opcją, jest stworzenie własnej obudowy, na przykład za pomocą drukarki 3D. Daje to nieograniczone możliwości personalizacji kształtu, rozmiaru i wzornictwa. Pamiętaj, aby obudowa była wystarczająco wytrzymała, zapewniała dobrą wentylację (szczególnie przy intensywnym użytkowaniu) i chroniła elektronikę przed uszkodzeniami mechanicznymi oraz wilgocią. Estetyka jest ważna, ale funkcjonalność i bezpieczeństwo to priorytet.

Pierwsze uruchomienie i testowanie: Jak sprawdzić, czy Twój power bank działa poprawnie?

Moment prawdy! Po złożeniu wszystkiego, czas na pierwsze uruchomienie i testy:

1. Sprawdzenie napięcia: Po podłączeniu ogniw do modułu, sprawdź multimetrem napięcie na wyjściach USB. Powinno wynosić około 5V (lub więcej, jeśli to port szybkiego ładowania).
2. Test ładowania power banku: Podłącz ładowarkę do portu wejściowego modułu. Sprawdź, czy diody LED lub wyświetlacz LCD wskazują proces ładowania. Monitoruj, czy ogniwa się nie przegrzewają.
3. Test ładowania urządzenia: Podłącz swój smartfon lub inne urządzenie do portu wyjściowego power banku. Upewnij się, że ładowanie przebiega prawidłowo i że power bank dostarcza odpowiedni prąd. Jeśli moduł ma wyświetlacz, sprawdź wyświetlane wartości prądu i napięcia.
4. Obserwacja: Przez pierwsze kilka cykli ładowania i rozładowywania, obserwuj zachowanie power banku. Zwróć uwagę na wszelkie niepokojące sygnały, takie jak nadmierne nagrzewanie się, dziwne zapachy czy niestabilne działanie.

Wyższy poziom wtajemniczenia: Moduły power bank do zadań specjalnych

Jeśli podstawowy power bank to dla Ciebie za mało, rynek oferuje moduły z bardziej zaawansowanymi funkcjami, które otwierają zupełnie nowe możliwości. To właśnie tutaj możemy naprawdę puścić wodze fantazji i stworzyć coś, co wykracza poza standardowe rozwiązania.

Energia prosto ze słońca: Jak zintegrować moduł z panelem fotowoltaicznym?

Dla entuzjastów outdooru, podróżników i tych, którzy cenią niezależność energetyczną, istnieją moduły power bank z wbudowaną funkcją MPPT (Maximum Power Point Tracking). MPPT to inteligentny algorytm, który maksymalizuje efektywność ładowania z panelu słonecznego, dostosowując parametry pracy do aktualnych warunków nasłonecznienia. Dzięki takiemu modułowi, możesz stworzyć power bank, który będzie samodzielnie ładował się energią słoneczną, nawet w zmiennych warunkach pogodowych. To idealne rozwiązanie na kemping, długie wędrówki czy w sytuacjach awaryjnych, gdy dostęp do sieci elektrycznej jest ograniczony. Wystarczy podłączyć odpowiedni panel fotowoltaiczny do dedykowanego wejścia modułu, a resztą zajmie się elektronika.

Power bank jako zasilacz awaryjny (UPS): Moduły z funkcją jednoczesnego ładowania i rozładowywania.

Niektóre moduły power bank są na tyle zaawansowane, że mogą pełnić funkcję zasilacza awaryjnego (UPS). Oznacza to, że mogą jednocześnie ładować podłączone ogniwa i zasilać podłączone urządzenia. W praktyce wygląda to tak, że moduł jest stale podłączony do zasilania sieciowego (np. przez ładowarkę USB) i jednocześnie zasila urządzenie, takie jak router Wi-Fi, mały serwer czy system monitoringu. W momencie awarii prądu, moduł automatycznie przełącza się na zasilanie z ogniw, zapewniając nieprzerwaną pracę podłączonego sprzętu. To niezwykle przydatna funkcja, która może uchronić Cię przed utratą danych czy przerwami w dostępie do internetu w najmniej odpowiednim momencie. Tego typu rozwiązania to prawdziwa gratka dla osób ceniących sobie niezawodność i ciągłość działania.

Najczęstsze błędy i jak ich unikać? Poradnik dla początkujących elektroników

Każdy z nas, zaczynając przygodę z DIY, popełnia błędy. To naturalne. Jednak w przypadku elektroniki, zwłaszcza tej związanej z akumulatorami, niektóre pomyłki mogą być kosztowne, a nawet niebezpieczne. Dlatego przygotowałem listę najczęstszych błędów, abyś mógł ich świadomie unikać i cieszyć się bezpiecznym i sprawnym power bankiem.

Pułapki przy wyborze ogniw: Dlaczego pojemność to nie wszystko, a ogniwa muszą być identyczne?

Jednym z najczęstszych błędów jest kierowanie się wyłącznie deklarowaną pojemnością ogniw. Niestety, wiele tanich ogniw, zwłaszcza tych z niepewnych źródeł, ma znacznie zawyżone parametry. Ważniejsza od samej pojemności jest rzeczywista wydajność, wewnętrzna rezystancja i stan ogniw. Ogniwa o wysokiej rezystancji wewnętrznej będą się bardziej nagrzewać i szybciej tracić energię. Co więcej, jeśli budujesz pakiet z kilku ogniw, muszą być one absolutnie identyczne tego samego typu, o tej samej pojemności i, co bardzo ważne, w podobnym stanie naładowania. Mieszanie ogniw o różnym stopniu zużycia lub pojemności prowadzi do nierównomiernego obciążenia, szybszego zużycia najsłabszego ogniwa i w konsekwencji do skrócenia żywotności całego pakietu. Zawsze testuj ogniwa przed użyciem i staraj się kupować je od sprawdzonych dostawców.

Błędy w montażu: Skutki odwrócenia polaryzacji i jak ich uniknąć.

To błąd, który może mieć najpoważniejsze konsekwencje. Odwrócenie polaryzacji (czyli podłączenie plusa pakietu ogniw do B- modułu, a minusa do B+) niemal na pewno doprowadzi do natychmiastowego uszkodzenia modułu power banku, a w skrajnych przypadkach może spowodować zwarcie, przegrzanie ogniw, a nawet pożar. Widziałem to już wielokrotnie i zawsze podkreślam: sprawdź polaryzację trzykrotnie! Zanim przylutujesz przewody, użyj multimetru, aby upewnić się, że B+ na module jest podłączone do plusa pakietu, a B- do minusa. Dokładnie czytaj oznaczenia na płytce modułu i na ogniwach. Czas poświęcony na weryfikację to czas zaoszczędzony na naprawach i potencjalnych zagrożeniach.

Przeczytaj również: Falownik 3-fazowy 2026: Jak wybrać najlepszy? Poradnik eksperta

Niedocenianie zabezpieczeń: Dlaczego moduł bez BMS to prosta droga do awarii?

Wielu początkujących elektroników, chcąc zaoszczędzić kilka złotych, wybiera najtańsze moduły pozbawione odpowiednich zabezpieczeń lub z bardzo uproszczonym BMS. To ogromny błąd! Jak już wspominałem, system BMS chroni ogniwa przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i przegrzaniem. Bez tych funkcji, ogniwa Li-Ion i Li-Po stają się niestabilne i niebezpieczne. Próba zbudowania power banku bez solidnego BMS to prosta droga do uszkodzenia ogniw (które mogą puchnąć, tracić pojemność), awarii całego urządzenia, a co najgorsze do ryzyka pożaru. Nigdy nie lekceważ roli zabezpieczeń. Zawsze wybieraj moduły z wbudowanym i sprawdzonym BMS, nawet jeśli wiąże się to z nieco wyższym kosztem. Twoje bezpieczeństwo i trwałość Twojego projektu są tego warte.
