Elektrownia słoneczna: Jak słońce zasila Twój dom i sieć energetyczną
- Podstawą działania jest efekt fotowoltaiczny, gdzie promienie słoneczne generują prąd stały w panelach.
- Kluczowe elementy to panele (produkcja DC), inwerter (konwersja DC na AC) i licznik dwukierunkowy (rozliczenia z siecią).
- Proces obejmuje absorpcję słońca, generację DC, konwersję na AC, autokonsumpcję i ewentualne oddanie nadwyżek do sieci.
- W Polsce dominują systemy on-grid, rozliczane w systemie net-billing, który promuje maksymalizację autokonsumpcji.
- Istnieją również systemy off-grid (autonomiczne) i hybrydowe (połączenie z magazynem energii i siecią).
Od Słońca do gniazdka: Jak naprawdę powstaje prąd w Twojej domowej elektrowni?
Zrozumienie podstawowych zasad działania fotowoltaiki jest kluczowe, aby w pełni pojąć, jak słońce może zasilać Twój dom. W tej sekcji skupimy się na edukacyjnym aspekcie, rozkładając na czynniki pierwsze proces przemiany promieni słonecznych w energię elektryczną. Bez obaw, nie będę Cię zanudzał skomplikowanym żargonem, a jeśli pojawi się trudniejsze pojęcie, od razu je wyjaśnię.
Magia czy fizyka? Czym jest efekt fotowoltaiczny, czyli sekret działania paneli
Sercem każdej instalacji fotowoltaicznej jest zjawisko zwane efektem fotowoltaicznym. To nie magia, a czysta fizyka, która pozwala nam czerpać energię prosto ze słońca. Wyobraź sobie, że panele słoneczne składają się z maleńkich ogniw, najczęściej wykonanych z krzemu materiału półprzewodnikowego. Kiedy fotony (czyli cząstki światła słonecznego) uderzają w te ogniwa, przekazują swoją energię elektronom w krzemie. To uderzenie jest na tyle silne, że wybija elektrony z ich atomowych pozycji, zmuszając je do ruchu. Ten uporządkowany ruch elektronów to nic innego jak prąd elektryczny. Co ważne, panele generują w ten sposób prąd stały (DC Direct Current).
Prąd stały a zmienny: Dlaczego ta różnica jest kluczowa dla Twoich urządzeń?
Zanim przejdziemy dalej, musimy zrozumieć fundamentalną różnicę między prądem stałym (DC) a prądem zmiennym (AC). Prąd stały, jak sama nazwa wskazuje, płynie zawsze w jednym kierunku i ma stałą wartość napięcia. To właśnie taki prąd produkują panele fotowoltaiczne. Natomiast w naszych domowych gniazdkach, a także w całej publicznej sieci energetycznej, płynie prąd zmienny (AC Alternating Current). Charakteryzuje się on tym, że jego kierunek i wartość napięcia zmieniają się cyklicznie. Większość urządzeń, które masz w domu od lodówki po telewizor jest przystosowana do zasilania prądem zmiennym. Dlatego też prąd stały wyprodukowany przez panele musi zostać przekształcony w prąd zmienny, aby mógł zasilać Twoje sprzęty i być przesyłany do sieci.
Elementy układanki: Co tworzy kompletną elektrownię słoneczną i za co odpowiada?
Instalacja fotowoltaiczna to znacznie więcej niż tylko panele na dachu. To złożony system, w którym każdy element pełni kluczową rolę w procesie produkcji, konwersji i dystrybucji energii. Aby Twoja domowa elektrownia działała sprawnie i bezpiecznie, wszystkie te komponenty muszą ze sobą idealnie współpracować. Przyjrzyjmy się im bliżej.
Panele fotowoltaiczne: Pierwsza linia frontu w walce o darmową energię
To właśnie panele fotowoltaiczne są najbardziej rozpoznawalnym elementem całej instalacji i pełnią funkcję "pierwszej linii frontu". Ich zadaniem jest absorpcja promieniowania słonecznego i przekształcanie go w prąd stały (DC). Na rynku dominują dwa główne typy ogniw, z których zbudowane są panele: monokrystaliczne i polikrystaliczne. Panele monokrystaliczne, wykonane z jednego kryształu krzemu, charakteryzują się zazwyczaj wyższą sprawnością i ciemniejszym, jednolitym wyglądem. Polikrystaliczne, zbudowane z wielu kryształów, są nieco tańsze i mają bardziej niebieskawy odcień. Niezależnie od typu, ich rola jest niezmienna to one rozpoczynają proces pozyskiwania darmowej energii.Inwerter (falownik): Serce i mózg całej instalacji co dokładnie robi?
Jeśli panele są płucami instalacji, to inwerter, zwany również falownikiem, jest jej sercem i mózgiem. To urządzenie jest absolutnie kluczowe, ponieważ odpowiada za najważniejszą konwersję w całym systemie: przekształca prąd stały (DC) produkowany przez panele w prąd zmienny (AC), zgodny z parametrami sieci domowej (230V/400V). Bez inwertera energia z paneli nie mogłaby zasilać Twoich urządzeń ani być oddawana do sieci. Co więcej, nowoczesne inwertery pełnią również funkcje "mózgu" monitorują pracę całej instalacji, optymalizują jej wydajność, a także zapewniają bezpieczeństwo, odłączając system w przypadku awarii sieci energetycznej. To on decyduje o tym, czy prąd płynie do Twoich gniazdek, czy do sieci.
Licznik dwukierunkowy: Strażnik Twoich rozliczeń z siecią energetyczną
W systemach fotowoltaicznych podłączonych do publicznej sieci energetycznej (on-grid) licznik dwukierunkowy jest niezbędnym elementem. Jego funkcja jest prosta, ale niezwykle ważna: mierzy on zarówno ilość energii elektrycznej, którą pobierasz z sieci energetycznej, jak i ilość nadwyżek energii, którą Twoja instalacja oddaje do sieci. Dzięki niemu zakład energetyczny wie, ile energii wyprodukowałeś i ile zużyłeś, co jest podstawą do rozliczeń, zwłaszcza w obowiązującym w Polsce systemie net-billing. To taki "strażnik" Twoich energetycznych transakcji z dostawcą prądu.Okablowanie i zabezpieczenia: Cisi bohaterowie dbający o bezpieczeństwo i wydajność
Choć często niedoceniane, okablowanie i zabezpieczenia to prawdziwi "cisi bohaterowie" każdej instalacji fotowoltaicznej. Wysokiej jakości okablowanie, odporne na warunki atmosferyczne i promieniowanie UV, jest niezbędne do minimalizowania strat energii podczas przesyłu od paneli do inwertera i dalej do domu czy sieci. Z kolei system zabezpieczeń obejmujący m.in. wyłączniki nadprądowe, ochronniki przepięciowe i uziemienie jest absolutnie kluczowy dla bezpieczeństwa. Chroni on instalację i domowników przed skutkami zwarć, przeciążeń czy uderzeń piorunów. Bez nich, nawet najnowocześniejsze panele i inwerter nie zapewniłyby stabilnej i bezpiecznej pracy.
Schemat działania krok po kroku: Śledzimy drogę energii od panelu do włącznika światła
Zrozumieliśmy już, czym jest efekt fotowoltaiczny i jakie komponenty tworzą kompletną instalację. Teraz czas na "podróż" energii słonecznej od momentu, gdy promień słońca pada na panel, aż po zaświecenie żarówki w Twoim domu. Przedstawię Ci ten proces w logicznej, łatwej do zrozumienia kolejności, krok po kroku.
Krok 1: Absorpcja światła słonecznego i generowanie prądu stałego (DC)
Wszystko zaczyna się na dachu, gdzie panele fotowoltaiczne cierpliwie czekają na słońce. Kiedy tylko promienie słoneczne padają na ich powierzchnię, ogniwa fotowoltaiczne w panelach rozpoczynają swoją pracę. Jak już wspomniałem, fotony uderzają w krzem, wybijając elektrony i generując w ten sposób prąd stały (DC). Im intensywniejsze słońce, tym więcej fotonów, a co za tym idzie więcej wyprodukowanego prądu stałego. To pierwszy, fundamentalny etap w całym procesie.
Krok 2: Konwersja prądu stałego na zmienny (AC) w inwerterze
Wygenerowany przez panele prąd stały jest następnie przesyłany specjalnym okablowaniem do inwertera. To właśnie tutaj następuje kluczowa transformacja. Inwerter, niczym tłumacz, przekształca prąd stały (DC) w prąd zmienny (AC), który jest kompatybilny z Twoimi domowymi urządzeniami oraz z publiczną siecią energetyczną. Ten etap jest absolutnie niezbędny, ponieważ bez niego energia z paneli byłaby dla nas bezużyteczna w codziennym funkcjonowaniu.
Krok 3: Autokonsumpcja, czyli zasilanie Twojego domu w czasie rzeczywistym
Gdy prąd zostanie przekształcony w prąd zmienny, ma on dwie drogi. Pierwsza i najbardziej pożądana to autokonsumpcja. Oznacza to, że wyprodukowana energia jest natychmiast zużywana przez urządzenia elektryczne w Twoim domu. Jeśli w danym momencie działa lodówka, pralka, telewizor czy komputer, są one zasilane bezpośrednio prądem z paneli. Dzieje się to w czasie rzeczywistym energia jest produkowana i zużywana niemal jednocześnie. To najbardziej efektywny sposób wykorzystania fotowoltaiki, ponieważ pozwala na maksymalne obniżenie rachunków za prąd.
Krok 4: Przepływ nadwyżek do sieci energetycznej co się z nimi dzieje?
Co jednak, gdy Twoja instalacja produkuje więcej energii, niż jesteś w stanie zużyć w danym momencie? Wtedy następuje drugi scenariusz: niewykorzystana nadwyżka energii jest automatycznie przesyłana do publicznej sieci energetycznej. Ten przepływ jest rejestrowany przez licznik dwukierunkowy, który dokładnie zapisuje, ile energii oddałeś do sieci. W systemie net-billing, który obowiązuje w Polsce, te nadwyżki są sprzedawane, a ich wartość zasila Twój "depozyt prosumencki", o czym opowiem za chwilę. Dzięki temu żadna wyprodukowana energia się nie marnuje.
On-grid, Off-grid, a może Hybryda? Jaki schemat instalacji pasuje do Twoich potrzeb?
Decydując się na fotowoltaikę, stajesz przed wyborem jednego z kilku typów instalacji. Każdy z nich ma swój specyficzny schemat działania i jest dopasowany do nieco innych potrzeb oraz warunków. Zrozumienie różnic między systemami on-grid, off-grid i hybrydowymi jest kluczowe, aby wybrać rozwiązanie, które najlepiej odpowiada Twoim oczekiwaniom i stylowi życia.
System On-Grid: Jak działa elektrownia podłączona do sieci publicznej?
System on-grid, czyli sieciowy, to zdecydowanie najpopularniejszy typ instalacji w Polsce i w większości krajów rozwiniętych. Jego kluczową cechą jest bezpośrednie połączenie z publiczną siecią energetyczną. Oznacza to, że Twoja domowa elektrownia jest częścią większego systemu. Gdy produkujesz nadwyżki energii, oddajesz je do sieci, a gdy potrzebujesz więcej prądu, niż jesteś w stanie wyprodukować (np. w nocy lub w pochmurne dni), pobierasz go z sieci. Do prawidłowego działania systemu on-grid niezbędny jest licznik dwukierunkowy, który bilansuje te przepływy. Ważne jest jednak, że w przypadku awarii sieci publicznej, instalacja on-grid również przestaje działać jest to zabezpieczenie dla pracowników energetyki. Mimo to, jego prostota i możliwość oddawania nadwyżek czynią go bardzo atrakcyjnym.
System Off-Grid: Schemat dla pełnej niezależności energetycznej z magazynem energii
Jeśli marzysz o całkowitej niezależności energetycznej, system off-grid (wyspowy) może być dla Ciebie. Ten typ instalacji jest całkowicie autonomiczny i nie jest podłączony do publicznej sieci energetycznej. Oznacza to, że cała wyprodukowana energia musi być zużyta na bieżąco lub zmagazynowana. Właśnie dlatego kluczowym elementem systemu off-grid są magazyny energii, czyli akumulatory. To w nich gromadzone są nadwyżki prądu, abyś mógł z nich korzystać w nocy lub w okresach mniejszego nasłonecznienia. System off-grid jest idealny dla domków letniskowych, odległych posesji bez dostępu do sieci, czy też dla osób, które cenią sobie pełną samowystarczalność. Wymaga jednak większej inwestycji w akumulatory i precyzyjnego dopasowania mocy do zapotrzebowania.
System Hybrydowy: Połączenie najlepszych cech obu światów
System hybrydowy to złoty środek, który łączy zalety instalacji on-grid i off-grid. Podobnie jak system on-grid, jest on podłączony do publicznej sieci energetycznej, co zapewnia stabilność dostaw i możliwość oddawania nadwyżek. Jednakże, tak jak system off-grid, posiada również własny magazyn energii (akumulatory). Dzięki temu możesz przechowywać nadwyżki prądu i zużywać je wtedy, gdy słońce nie świeci, minimalizując pobór z sieci. Co więcej, w przypadku awarii sieci publicznej, system hybrydowy może nadal zasilać Twój dom, czerpiąc energię z magazynu. To rozwiązanie oferuje największe bezpieczeństwo energetyczne i elastyczność, choć wiąże się z wyższymi kosztami początkowymi ze względu na konieczność zakupu magazynu energii.

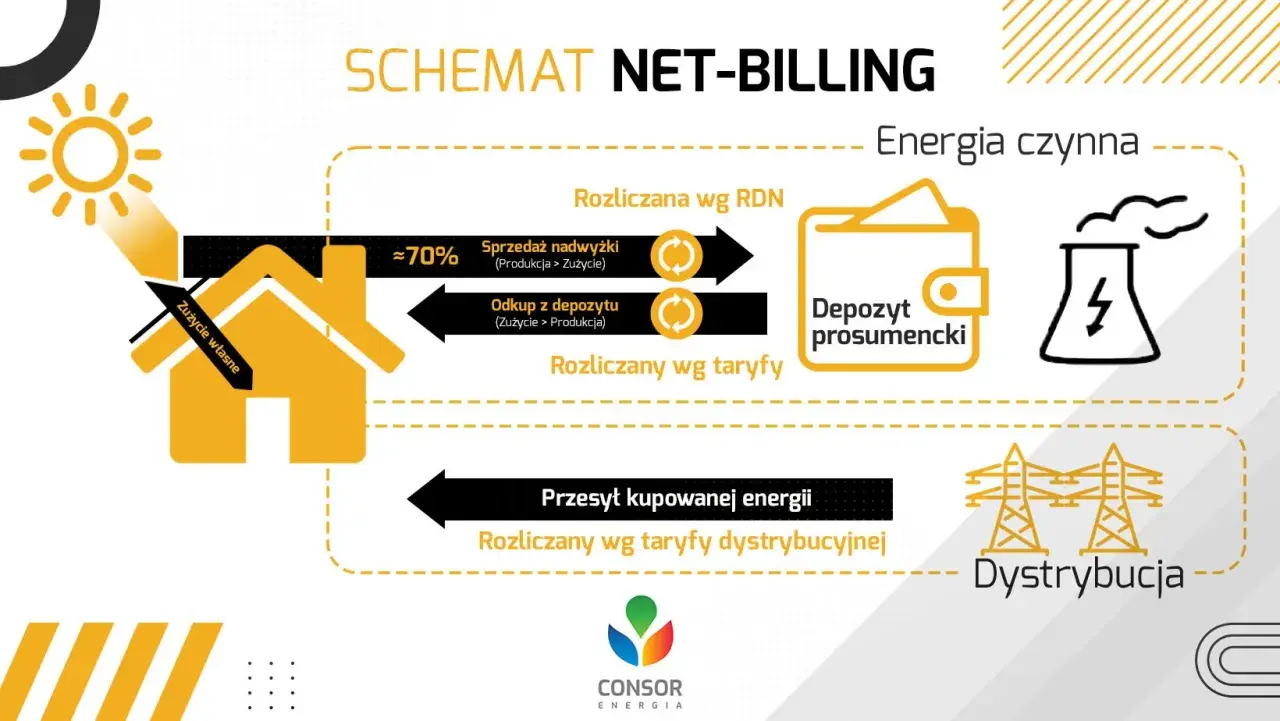

Kontekst polski: Jak system net-billing wpływa na schemat działania i rozliczeń?
W Polsce, podobnie jak w wielu innych krajach, przepisy dotyczące rozliczania energii z fotowoltaiki ewoluują. Od 1 kwietnia 2022 roku dla nowych prosumentów obowiązuje system net-billing, który znacząco wpływa na schemat działania i opłacalność domowych elektrowni słonecznych. Zrozumienie tego systemu jest absolutnie niezbędne dla każdego, kto rozważa inwestycję w fotowoltaikę w naszym kraju.
Rola "depozytu prosumenckiego": Gdzie trafia wartość Twojej energii?
W systemie net-billing, kiedy Twoja instalacja fotowoltaiczna produkuje nadwyżki energii i oddaje je do sieci, nie jest to już fizyczne "magazynowanie" prądu w sieci, jak to miało miejsce w poprzednim systemie opustów. Zamiast tego, nadwyżki energii są sprzedawane do sieci po rynkowej cenie (zazwyczaj jest to średnia miesięczna cena z Rynku Dnia Następnego). Wartość tej sprzedanej energii trafia na Twoje wirtualne konto, nazywane "depozytem prosumenckim". Kiedy później, np. w nocy lub zimą, pobierasz energię z sieci, jej koszt jest pokrywany właśnie z tego depozytu. Jeśli depozyt się wyczerpie, płacisz za prąd według standardowej taryfy. To istotna zmiana, która sprawia, że każda wyprodukowana i oddana do sieci kilowatogodzina ma konkretną wartość pieniężną, a nie jest tylko "zapasem" energii.
Dlaczego autokonsumpcja stała się ważniejsza niż kiedykolwiek wcześniej?
Wprowadzenie systemu net-billing sprawiło, że maksymalizacja autokonsumpcji stała się kluczowa dla opłacalności instalacji fotowoltaicznej. Dlaczego? Ponieważ energia, którą zużywasz bezpośrednio w swoim domu (autokonsumpcja), jest dla Ciebie najcenniejsza. Unikasz wtedy zarówno kosztów zakupu energii z sieci, jak i opłat dystrybucyjnych. Natomiast energia oddana do sieci i później odkupiona z depozytu prosumenckiego zawsze będzie mniej opłacalna, ponieważ cena sprzedaży jest zazwyczaj niższa niż cena zakupu, a do tego dochodzą opłaty dystrybucyjne za pobór z sieci. Dlatego też, jako Dariusz Lis, zawsze podkreślam: staraj się zużywać jak najwięcej energii wtedy, gdy ją produkujesz. Możesz to osiągnąć, uruchamiając energochłonne urządzenia (pralka, zmywarka, ładowanie samochodu elektrycznego) w ciągu dnia, a także rozważając instalację magazynu energii, który pozwoli Ci przechowywać nadwyżki i zużywać je wieczorem.
Schemat to nie wszystko: Od czego jeszcze zależy wydajność Twojej elektrowni słonecznej?
Zrozumienie schematu działania fotowoltaiki to podstawa, ale musimy pamiętać, że na rzeczywistą wydajność i ilość produkowanej energii wpływa znacznie więcej czynników. Nawet najlepiej zaprojektowany system może nie działać optymalnie, jeśli nie weźmiemy pod uwagę aspektów środowiskowych i technicznych. Te dodatkowe elementy są równie ważne dla osiągnięcia maksymalnych korzyści z Twojej domowej elektrowni słonecznej.
Wpływ pogody, pory roku i nasłonecznienia na produkcję energii
To oczywiste, że słońce jest paliwem dla fotowoltaiki, ale jego dostępność i intensywność są zmienne. Warunki pogodowe mają ogromny wpływ na produkcję energii. W słoneczny, bezchmurny dzień panele pracują z pełną mocą. Zachmurzenie, mgła czy intensywne opady deszczu lub śniegu znacząco obniżają ich wydajność. Podobnie jest z porami roku. Latem, gdy dni są długie, a słońce wysoko na niebie, produkcja jest najwyższa. Zimą, krótkie dni i niski kąt padania promieni słonecznych powodują spadek wydajności. Co więcej, ogólne nasłonecznienie danego regionu Polski również ma znaczenie południowe rejony kraju zazwyczaj cieszą się większą ilością słońca niż północne, co przekłada się na wyższą roczną produkcję energii.
Kąt nachylenia i orientacja paneli dlaczego to ma znaczenie?
Aby panele mogły efektywnie absorbować promienie słoneczne, ich ustawienie jest kluczowe. Optymalny kąt nachylenia paneli w Polsce wynosi zazwyczaj od 30 do 40 stopni względem poziomu. Takie nachylenie pozwala na maksymalne wykorzystanie słońca przez większość roku. Równie ważna jest orientacja paneli idealnie, gdy są one skierowane na południe. Odchylenia na wschód lub zachód są akceptowalne, ale mogą nieznacznie obniżyć roczną produkcję. Ustawienie na północ jest zazwyczaj najmniej efektywne. Precyzyjne dopasowanie kąta i orientacji to jeden z pierwszych kroków do maksymalizacji wydajności Twojej instalacji.
Przeczytaj również: Fotowoltaika Poznań: Ile kosztuje i jak zyskać 90% dotacji w 2026?
Problem zacienienia i rola optymalizatorów mocy w schemacie
Jednym z największych wrogów wydajności instalacji fotowoltaicznej jest zacienienie. Nawet częściowe zacienienie jednego panelu (np. przez komin, drzewo, antenę czy liście) może obniżyć produkcję energii w całej sekcji paneli, a nawet w całej instalacji, jeśli system jest połączony szeregowo. Dzieje się tak, ponieważ prąd płynie przez wszystkie panele w szeregu, a ten zacieniony staje się "wąskim gardłem". Aby temu zaradzić, stosuje się optymalizatory mocy. Są to małe urządzenia montowane pod każdym panelem, które pozwalają mu pracować niezależnie od pozostałych. Dzięki nim, jeśli jeden panel jest zacieniony, pozostałe nadal produkują energię z pełną mocą, minimalizując straty. To inteligentne rozwiązanie, które znacząco poprawia efektywność instalacji w miejscach narażonych na częściowe zacienienie.
