Ten artykuł wyjaśni, jakiego narzędzia używa się do pomiaru natężenia prądu elektrycznego, jak prawidłowo i bezpiecznie wykonać taki pomiar, a także dlaczego jest to kluczowe w wielu zastosowaniach, w tym w instalacjach fotowoltaicznych. Dowiesz się, jakie są różnice między prądem stałym i przemiennym oraz jak unikać typowych błędów. Moje doświadczenie pokazuje, że zrozumienie tych podstaw jest absolutnie niezbędne dla każdego, kto chce bezpiecznie i skutecznie pracować z elektrycznością.
Natężenie prądu mierzy się amperomierzem, a współcześnie najczęściej multimetrem lub miernikiem cęgowym.
- Podstawowym przyrządem jest amperomierz, a jego jednostką amper (A).
- Multimetry uniwersalne łączą funkcje amperomierza, woltomierza i omomierza.
- Mierniki cęgowe pozwalają na bezinwazyjny, bezpieczny pomiar prądu bez przerywania obwodu.
- Tradycyjny pomiar wymaga wpięcia miernika szeregowo w obwód.
- Kluczowe jest rozróżnienie prądu stałego (DC) i przemiennego (AC) oraz odpowiednie ustawienie miernika.
- W fotowoltaice pomiary natężenia są niezbędne do diagnostyki zarówno po stronie DC, jak i AC.
Czym tak naprawdę jest natężenie prądu i dlaczego warto je mierzyć?
Natężenie w amperach (A): Wyjaśnienie dla każdego
Wyobraź sobie rurę z wodą. Natężenie prądu elektrycznego jest bardzo podobne do tego, jak dużo wody przepływa przez tę rurę w danym momencie. Mówiąc bardziej technicznie, natężenie prądu to miara ilości ładunku elektrycznego przepływającego przez przewodnik w jednostce czasu. Im więcej elektronów "przeciska się" przez przewód w ciągu sekundy, tym większe jest natężenie prądu. Podstawową jednostką miary natężenia prądu jest amper, oznaczany literą A. Kiedy słyszysz, że coś pobiera "10 amperów", wiesz, że przez to urządzenie przepływa spora ilość ładunku elektrycznego.
Praktyczne powody: Kiedy pomiar prądu jest niezbędny w domu i przy fotowoltaice?
Z mojego doświadczenia wynika, że pomiar natężenia prądu to nie tylko teoria, ale przede wszystkim praktyka, która może zaoszczędzić nam wiele problemów i pieniędzy. Jest to narzędzie diagnostyczne o ogromnej wartości.
- Wymień praktyczne powody, dla których pomiar natężenia prądu jest ważny w codziennym życiu i przy pracach elektrycznych.
- Podaj konkretne przykłady zastosowań, takie jak:
- Diagnostyka uszkodzonych urządzeń elektrycznych. Często zbyt wysokie lub zbyt niskie natężenie prądu może wskazywać na usterkę.
- Sprawdzanie obciążenia obwodów w instalacji domowej, aby uniknąć przeciążeń. To kluczowe, by nie dopuścić do wybijania bezpieczników czy, co gorsza, pożaru.
- Wykrywanie nieprawidłowości w działaniu urządzeń. Urządzenie, które nagle zaczyna pobierać znacznie więcej prądu niż zwykle, prawdopodobnie ma problem.
- Monitorowanie pracy i wydajności instalacji fotowoltaicznych. Dzięki temu wiem, czy moje panele pracują optymalnie i czy nie ma spadków mocy.
- Określanie zużycia energii przez poszczególne urządzenia. Pomaga to w świadomym zarządzaniu domowym budżetem energetycznym.
Podstawowe narzędzie w arsenale elektryka: Amperomierz i jego następca
Kiedyś miałem w swojej skrzynce narzędziowej osobne przyrządy do każdego pomiaru. Dziś, dzięki postępowi technologicznemu, wiele z nich zastąpiły urządzenia wielofunkcyjne, choć klasyczne rozwiązania nadal mają swoje miejsce.
Amperomierz: Klasyczna metoda pomiaru jak działa?
Tradycyjny amperomierz to przyrząd, który został zaprojektowany wyłącznie do pomiaru natężenia prądu. Jego podstawowa zasada działania jest prosta, ale wymaga pewnej ingerencji w obwód: aby zmierzyć prąd, amperomierz musi być włączony bezpośrednio w obwód elektryczny, co oznacza konieczność jego przerwania. Prąd musi dosłownie przepływać przez miernik. Jest to możliwe, ponieważ amperomierz charakteryzuje się bardzo niską rezystancją wewnętrzną. To właśnie ta niska rezystancja sprawia, że podłączenie go równolegle (bez przerywania obwodu) jest katastrofalnym błędem i może prowadzić do zwarcia, uszkodzenia miernika lub źródła zasilania. Zawsze podkreślam, że to podstawowa zasada bezpieczeństwa!
Multimetr uniwersalny: Szwajcarski scyzoryk do zadań elektrycznych
Multimetr, często nazywany miernikiem uniwersalnym, to współczesne, wszechstronne narzędzie, które w dużej mierze zastąpiło wiele pojedynczych przyrządów. To prawdziwy "szwajcarski scyzoryk" dla każdego elektryka i majsterkowicza. Oprócz funkcji amperomierza (pomiar natężenia prądu), multimetr posiada również funkcje woltomierza (pomiar napięcia) i omomierza (pomiar rezystancji). Dzięki swojej uniwersalności stał się niezwykle popularny i jest niezastąpiony zarówno dla amatorów, jak i profesjonalistów. Ja sam bez niego nie wyobrażam sobie pracy!
Jak prawidłowo podłączyć miernik w obwodzie? Kluczowa zasada połączenia szeregowego
Prawidłowe podłączenie miernika jest kluczowe zarówno dla bezpieczeństwa, jak i dla uzyskania wiarygodnych wyników. Zawsze postępuj według tych kroków:
- Przygotowanie: Upewnij się, że obwód, który chcesz zmierzyć, jest odłączony od zasilania. To kluczowe dla bezpieczeństwa Twojego i sprzętu.
- Wybór funkcji: Na multimetrze wybierz funkcję pomiaru natężenia prądu (oznaczoną zazwyczaj jako "A" lub "mA" dla miliamperów) oraz odpowiedni zakres (AC dla prądu przemiennego, DC dla prądu stałego).
- Podłączenie przewodów: Wepnij czerwony przewód pomiarowy do gniazda oznaczonego "A" lub "mA" (lub "10A" dla większych prądów), a czarny przewód do gniazda "COM".
- Przerwanie obwodu: Fizycznie przerwij obwód, w którym chcesz zmierzyć prąd (np. odłącz jeden z przewodów zasilających urządzenie).
- Włączenie szeregowe: Włącz miernik w przerwany obwód w taki sposób, aby prąd przepływał przez miernik. Oznacza to, że jeden koniec przerwanego obwodu podłączasz do czerwonego przewodu miernika, a drugi koniec do czarnego przewodu miernika.
- Włączenie zasilania i odczyt: Ostrożnie włącz zasilanie obwodu i odczytaj wartość natężenia prądu na wyświetlaczu miernika.
Ostrzeżenie: Podłączenie amperomierza równolegle (bez przerywania obwodu) spowoduje zwarcie i może uszkodzić miernik lub źródło zasilania. To błąd, którego konsekwencje mogą być bardzo poważne.

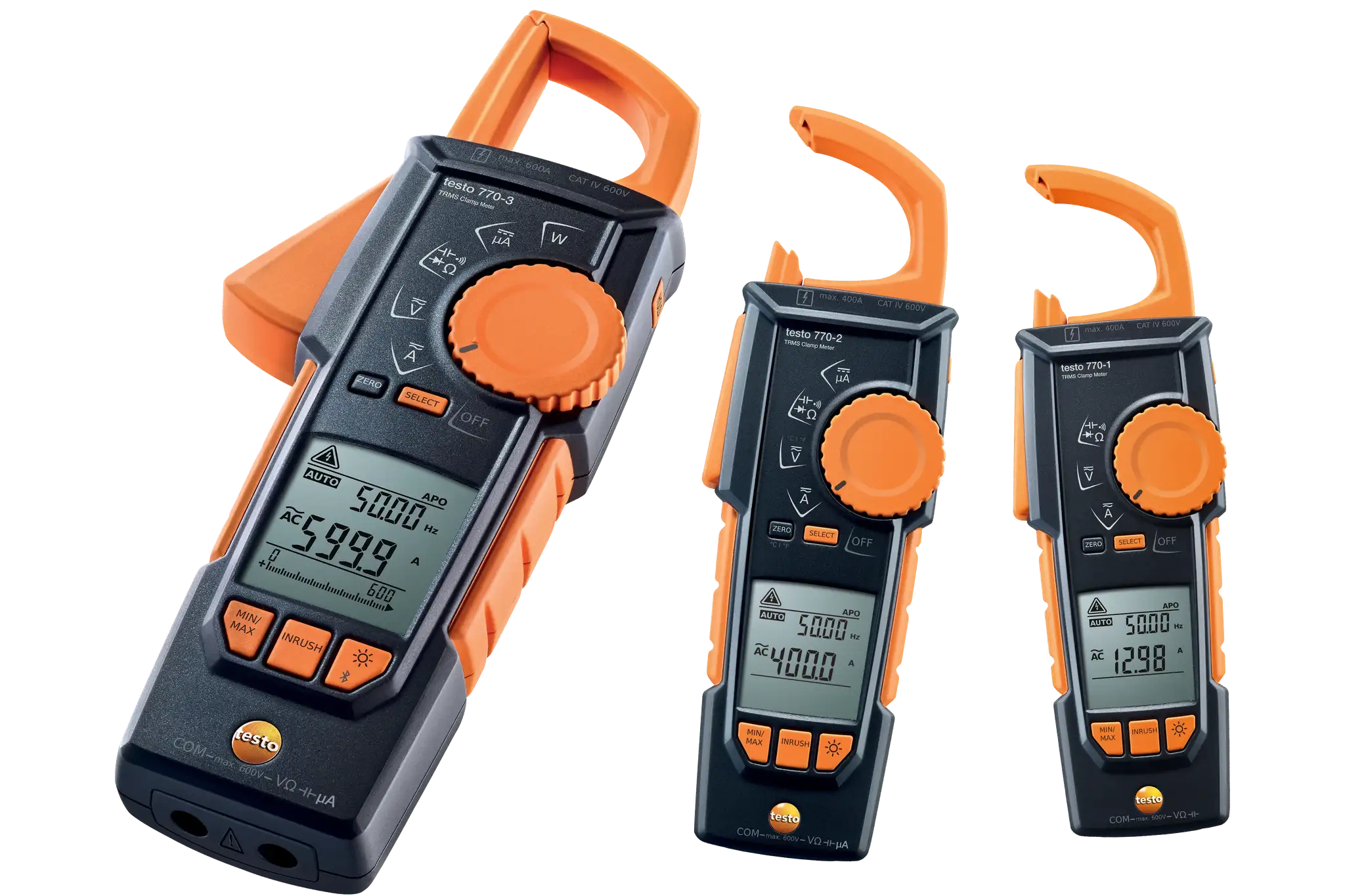

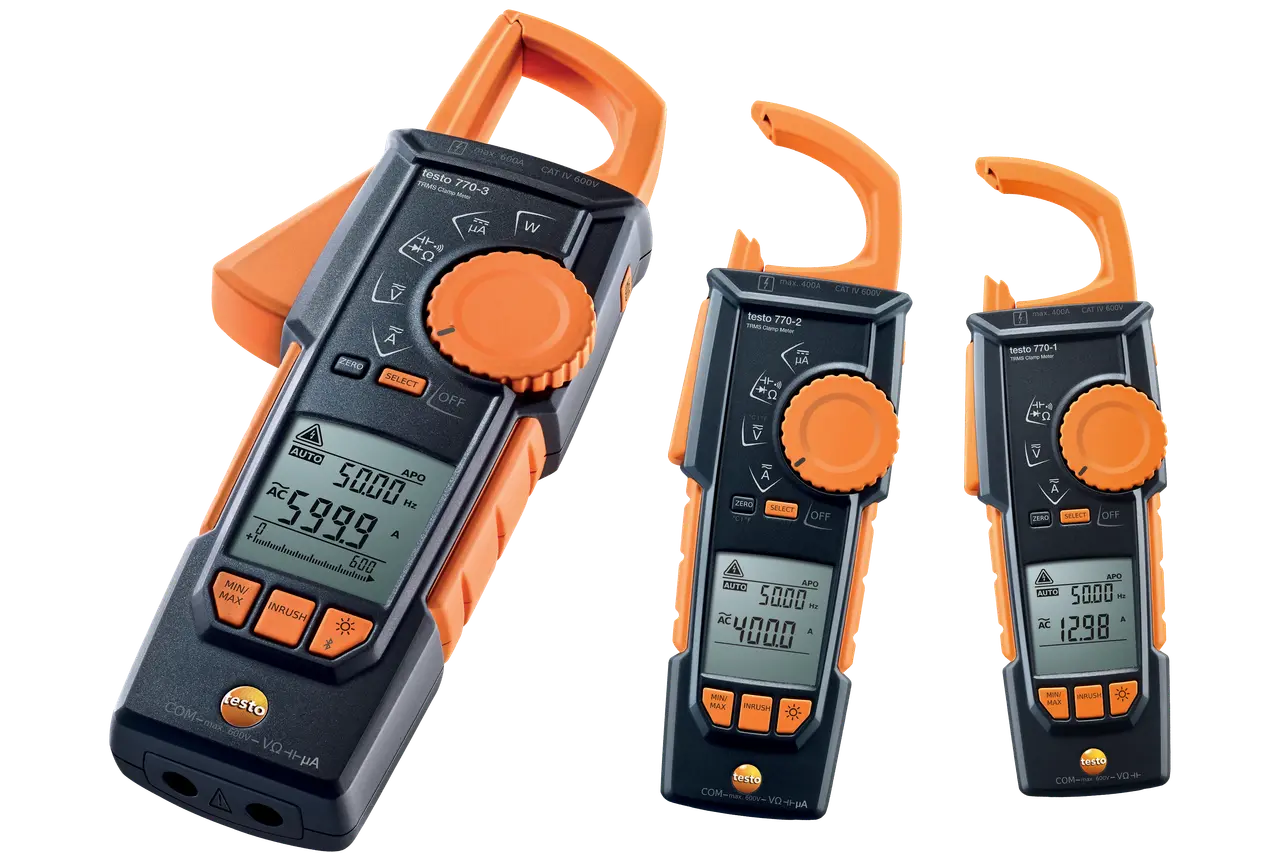

Bezpieczeństwo i wygoda przede wszystkim: Poznaj miernik cęgowy
Choć tradycyjny pomiar szeregowy jest fundamentalny, w wielu sytuacjach bywa niepraktyczny, a nawet niebezpieczny. Właśnie dlatego tak bardzo cenię sobie mierniki cęgowe.
Jak działa pomiar bez przecinania kabli? Magia indukcji elektromagnetycznej
Miernik cęgowy to innowacyjne narzędzie, które pozwala na pomiar natężenia prądu bez konieczności przerywania obwodu. To jego największa zaleta! Zasada działania opiera się na zjawisku indukcji elektromagnetycznej, znanym jako prawo Ampère'a. Prąd płynący przez przewodnik generuje wokół niego pole magnetyczne. Cęgi miernika, obejmując przewodnik, mierzą to pole, a na tej podstawie obliczane jest natężenie prądu. W przypadku prądu przemiennego (AC) jest to stosunkowo proste. Natomiast nowsze modele mierników cęgowych, aby mierzyć prąd stały (DC), wykorzystują bardziej zaawansowaną technologię, taką jak czujnik Halla, który potrafi wykrywać statyczne pola magnetyczne.
Kiedy miernik cęgowy to najlepszy wybór? Przewaga w praktyce
W mojej pracy miernik cęgowy stał się narzędziem pierwszego wyboru w wielu scenariuszach. Jego przewagi są nie do przecenienia:
- Bezpieczeństwo: Brak fizycznego kontaktu z obwodem pod napięciem minimalizuje ryzyko porażenia prądem. To dla mnie priorytet.
- Szybkość i wygoda: Pomiar jest znacznie szybszy i prostszy, ponieważ nie wymaga przerywania obwodu. Po prostu "chwytasz" przewód i masz odczyt.
- Brak zakłóceń: Miernik nie wpływa na działanie mierzonego obwodu, co jest ważne przy diagnostyce.
- Duże prądy: Idealny do pomiaru wysokich wartości prądu, gdzie tradycyjny amperomierz mógłby być niepraktyczny lub niebezpieczny ze względu na konieczność stosowania dużych bezpieczników.
- Zastosowania: Niezastąpiony w instalacjach przemysłowych, diagnostyce silników, systemach HVAC oraz, co dla mnie szczególnie ważne, w instalacjach fotowoltaicznych.
Krok po kroku: Jak bezpiecznie zmierzyć prąd miernikiem cęgowym?
Pomiar miernikiem cęgowym jest intuicyjny, ale wymaga przestrzegania kilku zasad:
- Wybór funkcji: Na mierniku cęgowym wybierz odpowiednią funkcję pomiaru prądu (AC lub DC) oraz zakres.
- Otworzenie cęgów: Naciśnij dźwignię, aby otworzyć cęgi miernika.
- Objęcie przewodu: Obejmij cęgami JEDEN przewód, przez który płynie prąd. Upewnij się, że cęgi są całkowicie zamknięte wokół przewodu. Ważne: nie obejmuj całego kabla (np. dwużyłowego), ponieważ prądy płynące w przeciwnych kierunkach zniosłyby się, dając zerowy odczyt.
- Odczyt: Odczytaj wartość natężenia prądu na wyświetlaczu miernika.
- Bezpieczeństwo: Zawsze upewnij się, że masz odpowiednie środki ochrony osobistej (rękawice izolacyjne, okulary ochronne) i zachowaj ostrożność podczas pracy z obwodami pod napięciem.
Prąd stały (DC) a prąd przemienny (AC) jak ustawić miernik, by uniknąć błędu?
To jeden z najczęstszych błędów, jakie widzę u początkujących. Niezrozumienie różnicy między prądem stałym a przemiennym może prowadzić do błędnych odczytów, a nawet uszkodzenia sprzętu. Zawsze zwracam na to uwagę podczas szkoleń.
Rozpoznaj swojego "przeciwnika": Gdzie w domu znajdziesz prąd stały, a gdzie przemienny?
Zanim zaczniesz mierzyć, musisz wiedzieć, z jakim rodzajem prądu masz do czynienia. Oto proste rozróżnienie:
| Rodzaj Prądu | Charakterystyka | Przykłady źródeł |
|---|---|---|
| Prąd stały (DC) | Płynie w jednym, stałym kierunku. | Baterie, akumulatory, zasilacze do urządzeń elektronicznych (np. laptopów, telefonów), panele fotowoltaiczne. |
| Prąd przemienny (AC) | Cyklicznie zmienia swój kierunek i wartość (np. 50 razy na sekundę w Europie). | Domowe gniazdka elektryczne, sieć energetyczna, generatory prądu. |
Symbole A= (DC) i A~ (AC) na mierniku: Co oznaczają i jak ich poprawnie używać?
Na większości multimetrów i mierników cęgowych znajdziesz wyraźne oznaczenia dla pomiaru prądu stałego i przemiennego. Symbol "A=" (lub "DC A") oznacza ampery prądu stałego, natomiast "A~" (lub "AC A") oznacza ampery prądu przemiennego. Podkreślam, że prawidłowe ustawienie miernika przed pomiarem jest absolutnie kluczowe dla uzyskania poprawnego odczytu i bezpieczeństwa urządzenia. Pominięcie tego kroku to prosta droga do frustracji i potencjalnych problemów.
Co się stanie, gdy pomylisz ustawienia? Potencjalne skutki dla pomiaru i miernika
Konsekwencje niewłaściwego ustawienia miernika mogą być różne, ale rzadko bywają pozytywne. Jeśli spróbujesz zmierzyć prąd AC, ustawiając miernik na DC (lub odwrotnie), najprawdopodobniej uzyskasz błędny odczyt (np. zero, niestabilną wartość lub wartość znacznie odbiegającą od rzeczywistej). W niektórych przypadkach, szczególnie przy pomiarze wysokich prądów lub napięć na niewłaściwym zakresie, może dojść do uszkodzenia wewnętrznych obwodów miernika, przepalenia bezpiecznika w mierniku, a nawet do zagrożenia dla użytkownika. Zawsze sprawdzaj ustawienia dwukrotnie!
Pomiar natężenia prądu w fotowoltaice: Klucz do diagnostyki instalacji
W dzisiejszych czasach, kiedy fotowoltaika staje się coraz popularniejsza, umiejętność pomiaru prądu w instalacjach PV jest dla mnie absolutnie fundamentalna. To pozwala na szybką i skuteczną diagnostykę.
Dlaczego mierzymy prąd po stronie paneli (DC)?
Panele fotowoltaiczne generują prąd stały (DC). Pomiar natężenia prądu po stronie paneli (np. na wyjściu z poszczególnych stringów lub przed falownikiem) jest kluczowy do diagnostyki. Pozwala to na:
- Sprawdzenie, czy panele pracują z oczekiwaną wydajnością. Jeśli prąd jest niższy niż powinien, to sygnał, że coś jest nie tak.
- Wykrycie uszkodzonych modułów lub łańcuchów (stringów). Jeden słaby panel obniża wydajność całego stringu.
- Zdiagnozowanie problemów z okablowaniem DC, takich jak słabe połączenia czy uszkodzenia przewodów.
Wspomnę, że dla małych instalacji domowych wartości te mogą wynosić kilkanaście amperów, co jest już znaczącą wartością.
Co mówi nam prąd po stronie falownika (AC)?
Falownik (inwerter) to serce instalacji PV, które przekształca prąd stały z paneli na prąd przemienny (AC), zgodny z siecią energetyczną. Pomiar natężenia prądu po stronie AC falownika jest ważny dla:
- Monitorowania mocy oddawanej do sieci. To bezpośrednio przekłada się na oszczędności lub zarobek.
- Ocena prawidłowej pracy falownika. Nieprawidłowe natężenie prądu AC może wskazywać na usterkę inwertera.
- Wykrywanie problemów z połączeniem do sieci lub obciążeniem domowym.
Jakie wartości natężenia są typowe dla domowej instalacji PV?
Aby mieć punkt odniesienia, warto znać typowe wartości:
- Po stronie DC (panele): Dla pojedynczego łańcucha (stringu) paneli, natężenie prądu w pełnym słońcu może wynosić od 8 do 15 A, w zależności od technologii modułów i ich liczby w stringu.
- Po stronie AC (falownik): Natężenie prądu wyjściowego z falownika zależy od jego mocy i napięcia sieci. Dla typowej domowej instalacji o mocy kilku kW, może to być od kilku do kilkunastu amperów na fazę.
Najczęstsze błędy podczas pomiaru prądu i jak się ich ustrzec
Jako praktyk, widziałem wiele błędów, które wynikały z braku wiedzy lub pośpiechu. Chcę Was przed nimi przestrzec, bo bezpieczeństwo jest najważniejsze.
Błąd nr 1: Podłączenie równoległe zamiast szeregowego dlaczego to grozi zwarciem?
To chyba najpoważniejszy i najczęstszy błąd, jaki widuję. Podłączenie amperomierza równolegle do źródła zasilania lub odbiornika jest katastrofalnym błędem, który może mieć bardzo poważne konsekwencje. Dlaczego? Ponieważ amperomierz ma bardzo niską rezystancję wewnętrzną (zbliżoną do zera), co sprawia, że działa jak zwarcie. Jeśli zostanie podłączony równolegle, cały prąd popłynie przez miernik, co spowoduje jego uszkodzenie (przepalenie bezpiecznika lub trwałe zniszczenie), a także może doprowadzić do zwarcia w instalacji, wyzwolenia zabezpieczeń lub uszkodzenia źródła zasilania. Zawsze pamiętaj: amperomierz WPIERAMY szeregowo w obwód. To złota zasada, której nigdy nie wolno łamać.
Błąd nr 2: Wybór złego zakresu pomiarowego na multimetrze
Omów ryzyko związane z wyborem niewłaściwego zakresu pomiarowego na multimetrze. To niby drobiazg, ale potrafi pokrzyżować plany:
- Zbyt mały zakres: Może spowodować przeciążenie miernika i przepalenie jego bezpiecznika, a w skrajnych przypadkach uszkodzenie urządzenia.
- Zbyt duży zakres: Chociaż bezpieczniejszy dla miernika, prowadzi do niedokładnych odczytów, ponieważ rozdzielczość pomiaru jest niższa.
Zalecam zasadę "od największego do najmniejszego": zawsze zaczynaj od najwyższego dostępnego zakresu pomiarowego, a następnie stopniowo zmniejszaj go, aż uzyskasz najbardziej precyzyjny odczyt bez ryzyka przeciążenia. To prosta metoda, która chroni zarówno miernik, jak i zapewnia dokładność.
Przeczytaj również: Elektrownie słoneczne: Zaskakujące fakty, rekordy i polski wkład
Błąd nr 3: Pomiar na obwodzie pod napięciem bez odpowiednich zabezpieczeń
Praca z elektrycznością zawsze wiąże się z ryzykiem. Nigdy nie lekceważ zagrożenia porażeniem prądem. Oto podstawowe zasady bezpieczeństwa, które zawsze stosuję:
- Odłącz zasilanie: Zawsze, gdy to możliwe, odłącz zasilanie obwodu przed rozpoczęciem pracy i pomiarów, zwłaszcza przy podłączaniu amperomierza szeregowo.
- Środki ochrony osobistej (ŚOI): Używaj rękawic izolacyjnych, okularów ochronnych i odzieży ochronnej, zwłaszcza podczas pracy z obwodami pod napięciem.
- Narzędzia izolowane: Korzystaj wyłącznie z narzędzi posiadających odpowiednią izolację.
- Sprawdź miernik: Przed każdym użyciem upewnij się, że miernik jest sprawny, przewody pomiarowe nie są uszkodzone, a bezpieczniki są w dobrym stanie.
- Brak kontaktu z gołymi przewodami: Nigdy nie dotykaj gołych przewodów pod napięciem.
- Praca w suchym środowisku: Unikaj pracy z elektrycznością w wilgotnych warunkach.
