- Elektrownia jądrowa generuje ciepło z kontrolowanej reakcji rozszczepienia uranu-235 w reaktorze.
- Ciepło to zamienia wodę w parę, która napędza turbiny i generatory, produkując energię elektryczną.
- Kluczowe elementy to reaktor, pręty paliwowe, moderator, pręty kontrolne oraz systemy chłodzenia.
- Nowoczesne elektrownie posiadają wielopoziomowe systemy bezpieczeństwa ("obrona w głąb") i nie mogą wybuchnąć jak bomba atomowa.
- Odpady radioaktywne są klasyfikowane i bezpiecznie składowane, docelowo w głębokich składowiskach geologicznych.
- Polska planuje budowę pierwszej elektrowni w Lubiatowie-Kopalinie (reaktory AP1000) z uruchomieniem w 2035 roku.
Energia z atomu: Dlaczego zrozumienie jej działania jest dziś kluczowe?
Współczesny świat stoi przed dylematem: jak zapewnić rosnące zapotrzebowanie na energię, jednocześnie redukując emisję gazów cieplarnianych i uniezależniając się od niestabilnych źródeł paliw kopalnych? W tym kontekście energetyka jądrowa jawi się jako stabilne, bezemisyjne i wysoce efektywne źródło energii. Jej rosnące znaczenie w globalnej transformacji energetycznej, a także ambitne plany Polski w tym zakresie, sprawiają, że głębsze zrozumienie jej działania jest dziś ważniejsze niż kiedykolwiek.
Od węgla do uranu: krótka historia poszukiwania wydajnej energii
Przez wieki ludzkość polegała na energii pochodzącej z drewna, a następnie z węgla, ropy i gazu. Te paliwa kopalne zrewolucjonizowały przemysł i codzienne życie, jednak ich spalanie wiąże się z ogromnymi emisjami CO2 i innych zanieczyszczeń. Poszukiwanie czystszych i bardziej wydajnych rozwiązań doprowadziło nas do fascynującego odkrycia możliwości wykorzystania energii ukrytej w jądrze atomu. Początki energetyki jądrowej sięgają połowy XX wieku, kiedy to naukowcy, tacy jak Enrico Fermi, udowodnili możliwość kontrolowania reakcji łańcuchowej, otwierając drogę do budowy pierwszych reaktorów.
Czym elektrownia jądrowa różni się od węglowej i dlaczego ta różnica ma znaczenie?
Na pierwszy rzut oka elektrownia jądrowa i konwencjonalna elektrownia węglowa mogą wydawać się podobne obie produkują parę wodną, która napędza turbiny. Kluczowa różnica leży jednak w źródle ciepła. W elektrowni węglowej ciepło powstaje w wyniku spalania paliwa, co prowadzi do emisji ogromnych ilości dwutlenku węgla i innych zanieczyszczeń do atmosfery. W elektrowni jądrowej ciepło jest generowane w procesie kontrolowanego rozszczepienia jąder atomów uranu, co jest procesem całkowicie bezemisyjnym pod względem gazów cieplarnianych. Ta fundamentalna różnica ma ogromne znaczenie dla środowiska i efektywności energetycznej, czyniąc energię jądrową atrakcyjną alternatywą w walce ze zmianami klimatycznymi.

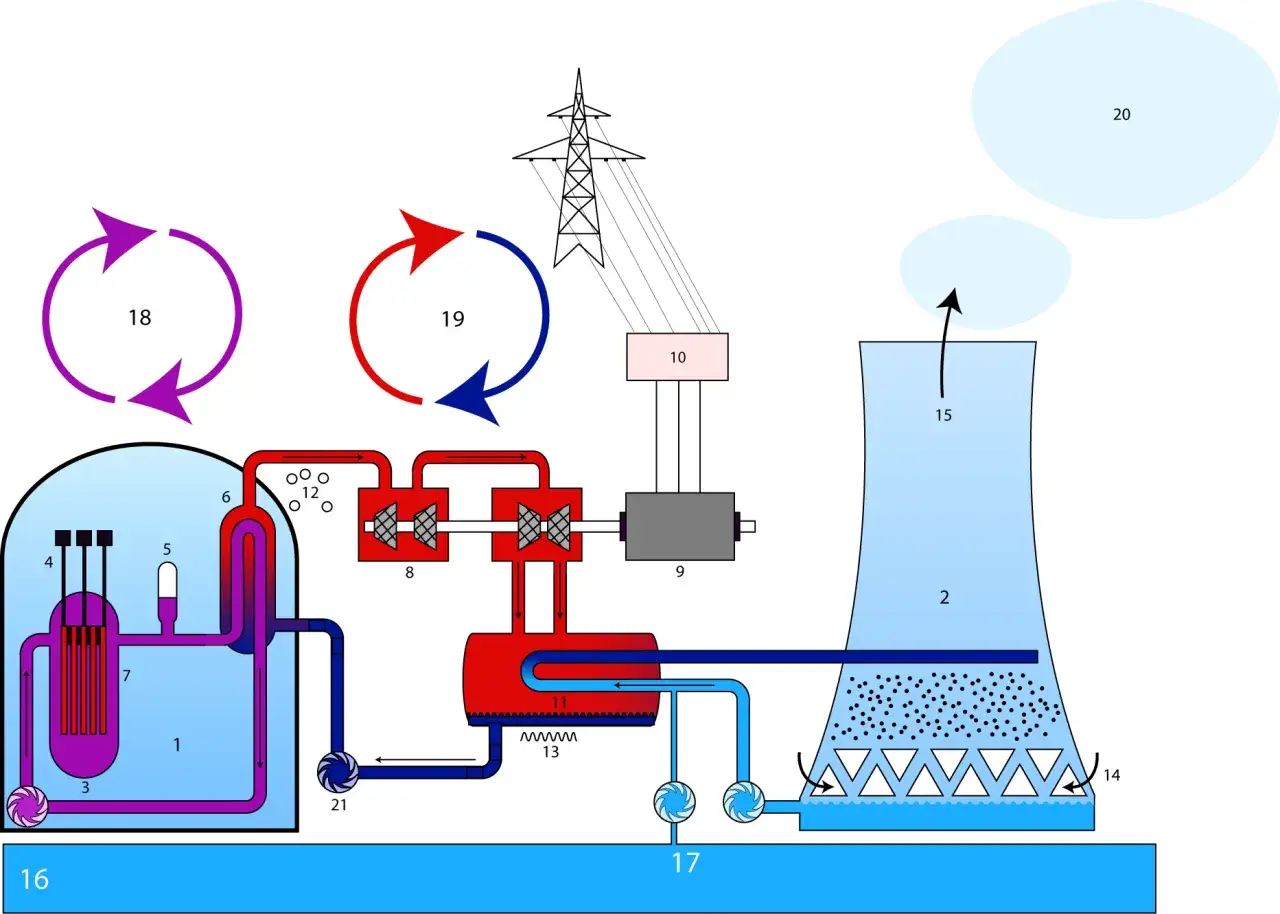

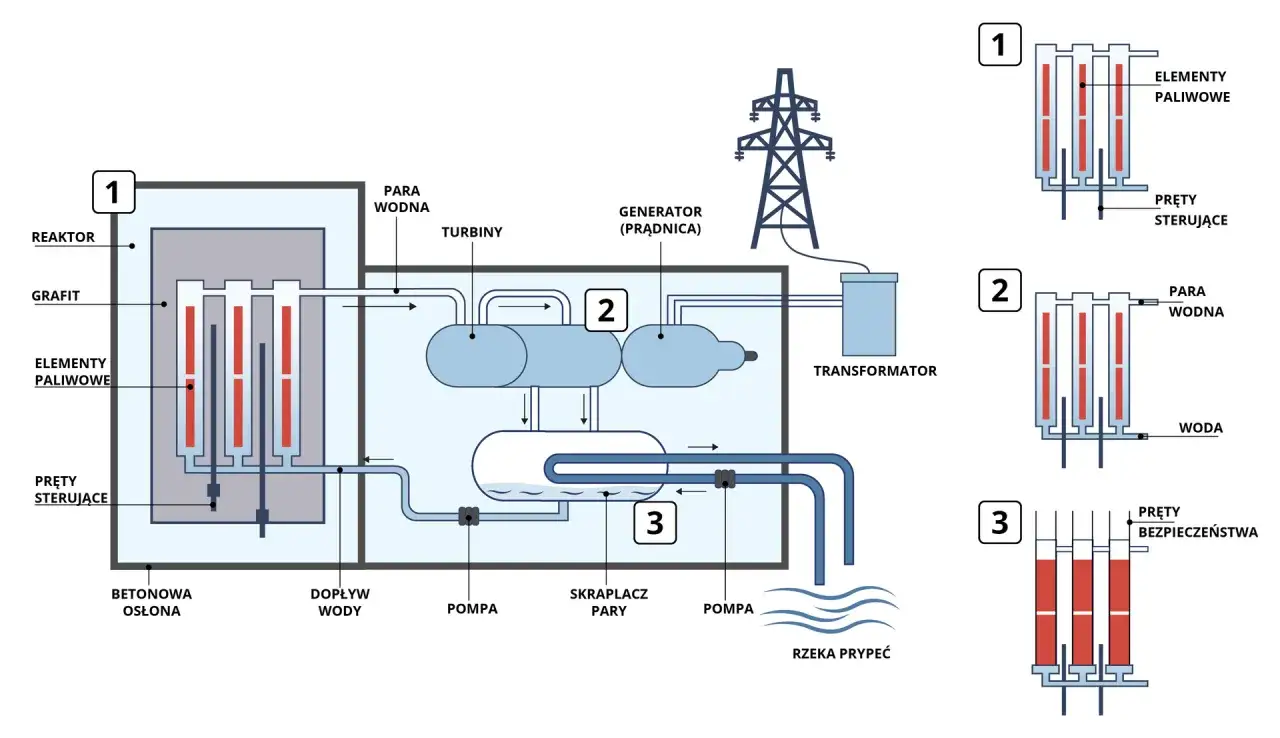

W sercu atomu: Jak krok po kroku powstaje prąd w elektrowni jądrowej?
Zrozumienie, jak energia jądrowa jest przekształcana w elektryczność, wymaga spojrzenia w głąb reaktora i śledzenia drogi, jaką przebywa ciepło, by ostatecznie zasilić nasze domy. To złożony, ale niezwykle przemyślany proces, który postaram się Państwu przybliżyć w kilku krokach.
Krok 1: Kontrolowane rozszczepienie co dzieje się wewnątrz reaktora?
Wszystko zaczyna się w sercu elektrowni w reaktorze jądrowym. To tutaj dochodzi do kontrolowanej reakcji łańcuchowej rozszczepienia jąder atomów uranu-235. Kiedy neutron uderza w jądro uranu, powoduje jego rozpad na mniejsze fragmenty, uwalniając przy tym energię w postaci ciepła oraz kolejne neutrony. Te z kolei uderzają w inne jądra uranu, podtrzymując reakcję. Kluczowe jest słowo "kontrolowana" dzięki specjalnym mechanizmom jesteśmy w stanie precyzyjnie regulować tempo tej reakcji, a tym samym ilość wytwarzanego ciepła. To właśnie to uwolnione ciepło jest pierwszym etapem produkcji prądu.
Krok 2: Od gorącego rdzenia do wrzącej wody rola dwóch niezależnych obiegów wody
Ciepło wytworzone w rdzeniu reaktora musi zostać efektywnie odebrane. Służy do tego obieg pierwotny, w którym woda pod wysokim ciśnieniem krąży wokół gorących prętów paliwowych, odbierając od nich energię. Woda w tym obiegu pozostaje w stanie ciekłym, mimo wysokiej temperatury, dzięki utrzymywanemu ciśnieniu. Następnie, woda z obiegu pierwotnego trafia do urządzenia zwanego wytwornicą pary. Tam, poprzez ścianki wymiennika ciepła, przekazuje swoją energię wodzie znajdującej się w obiegu wtórnym. Co niezwykle ważne, obieg pierwotny i wtórny są od siebie całkowicie odizolowane, co zapobiega przenikaniu jakichkolwiek substancji radioaktywnych poza obieg reaktora.
Krok 3: Para w ruch! Jak turbiny i generatory zamieniają ciepło w energię elektryczną?
W wytwornicy pary, woda z obiegu wtórnego, po odebraniu ciepła, zamienia się w parę wodną pod wysokim ciśnieniem. Ta para jest następnie kierowana do turbin. Wysokie ciśnienie pary powoduje, że z ogromną siłą uderza ona w łopatki turbin, wprawiając je w szybki ruch obrotowy. Turbiny są połączone wałem z generatorem elektrycznym. Ruch obrotowy turbin jest przekazywany do generatora, który, wykorzystując zjawisko indukcji elektromagnetycznej, zamienia energię kinetyczną na energię elektryczną. I tak oto, od rozszczepienia atomu, mamy prąd!
Krok 4: Chłodzenie i powrót do obiegu tajemnica wielkich kominów chłodniczych
Po oddaniu swojej energii w turbinach, para wodna musi zostać schłodzona i skroplona z powrotem do stanu ciekłego, aby mogła ponownie trafić do wytwornicy pary i zamknąć obieg. Do tego celu wykorzystuje się kondensator, w którym para jest schładzana wodą z trzeciego obiegu. Woda z tego trzeciego obiegu, po odebraniu ciepła od pary, trafia do charakterystycznych, dużych chłodni kominowych. Tam, poprzez naturalny ciąg powietrza, oddaje ciepło do atmosfery, a następnie wraca do kondensatora. Ważne jest, aby podkreślić, że z chłodni kominowych unosi się czysta para wodna, a nie dym czy szkodliwe substancje. To po prostu efekt procesu chłodzenia, podobny do tego, co widzimy nad czajnikiem z gotującą się wodą.

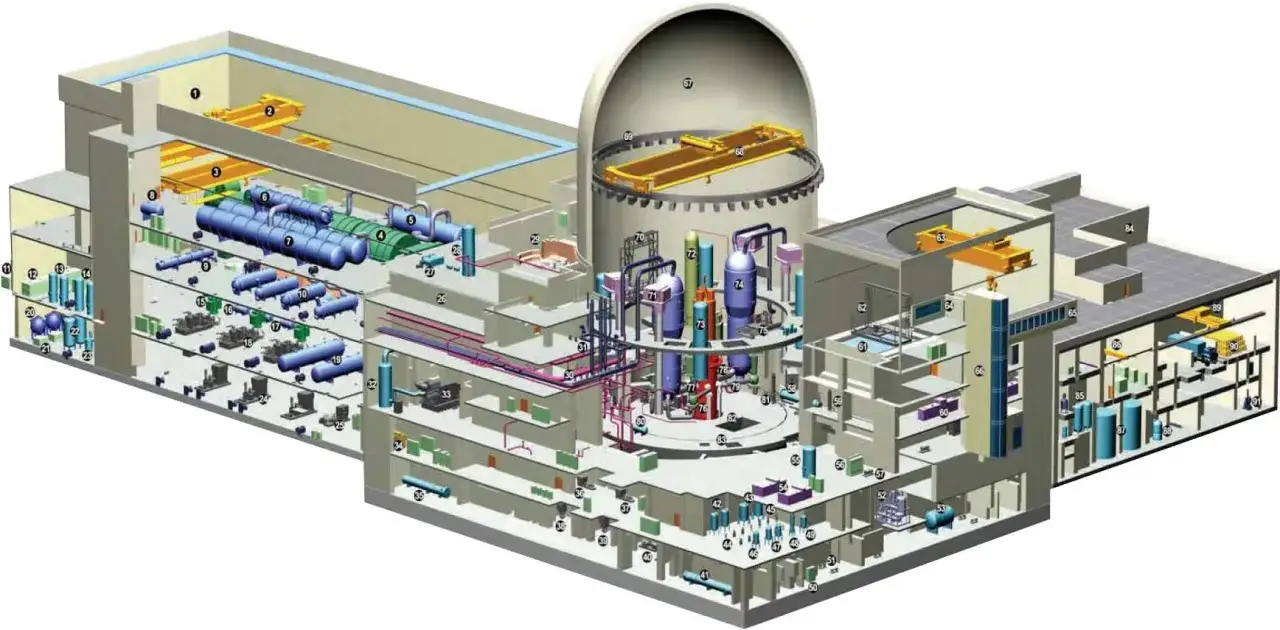

Anatomia giganta: Z czego zbudowana jest nowoczesna elektrownia atomowa?
Aby w pełni zrozumieć działanie elektrowni jądrowej, musimy poznać jej kluczowe komponenty. Każdy element pełni ściśle określoną funkcję, a ich wspólna praca zapewnia efektywność i bezpieczeństwo całego systemu. Przyjrzyjmy się najważniejszym z nich.
Reaktor jądrowy: pancerna komora, w której wszystko się zaczyna
Jak już wspomniałem, reaktor jądrowy to serce elektrowni. To w nim, w specjalnie zaprojektowanym, grubościennym, stalowym zbiorniku ciśnieniowym, zachodzi kontrolowana reakcja łańcuchowa. Konstrukcja reaktora jest niezwykle wytrzymała i zaprojektowana tak, aby wytrzymać ekstremalne warunki panujące w jego wnętrzu, zapewniając jednocześnie bezpieczeństwo i izolację od otoczenia.
Paliwo jądrowe: małe pastylki uranowe o ogromnej mocy
Paliwem w większości reaktorów jest dwutlenek uranu (UO2), wzbogacony w izotop uranu-235 do około 3-5%. Nie jest to jednak uran w czystej postaci, ale specjalnie przygotowane, małe pastylki. Te pastylki są umieszczane w długich, metalowych rurkach, zwanych prętami paliwowymi. Setki takich prętów tworzą następnie zestawy paliwowe, które są ładowane do rdzenia reaktora. To właśnie w tych niepozornych pastylkach drzemie ogromna moc, uwalniana w procesie rozszczepienia.
Moderator i pręty kontrolne: Jak precyzyjnie steruje się reakcją łańcuchową?
Aby reakcja łańcuchowa przebiegała efektywnie, neutrony powstałe w wyniku rozszczepienia muszą zostać spowolnione. Do tego celu służy moderator w przypadku reaktorów typu PWR (ciśnieniowych reaktorów wodnych, najpopularniejszych na świecie) jest nim zwykła woda. Spowolnione neutrony mają większą szansę na wywołanie kolejnych rozszczepień. Kontrolę nad mocą reaktora sprawują pręty kontrolne, wykonane z materiałów silnie pochłaniających neutrony, takich jak bor. Ich wsuwanie i wysuwanie z rdzenia pozwala na precyzyjną regulację szybkości reakcji, a w przypadku potrzeby na jej całkowite wygaszenie.
Wytwornica pary i turbogenerator: Niezbędni partnerzy reaktora w produkcji prądu
Poza reaktorem, kluczowymi elementami są wytwornica pary i turbogenerator. Wytwornica pary to wymiennik ciepła, gdzie gorąca woda z obiegu pierwotnego przekazuje energię wodzie z obiegu wtórnego, zamieniając ją w parę. Następnie, ta para trafia do turbogeneratora zespołu turbin i generatora. Turbiny, napędzane parą, obracają się z ogromną prędkością, a generator, połączony z nimi wałem, zamienia tę energię mechaniczną na energię elektryczną, która ostatecznie trafia do sieci.
Czy to jest bezpieczne? Fakty na temat systemów zabezpieczeń w siłowniach jądrowych
Wokół energetyki jądrowej narosło wiele mitów i obaw, często podsycanych przez niewiedzę lub sensacyjne doniesienia. Jako ekspert, chcę Państwa zapewnić, że bezpieczeństwo jest absolutnym priorytetem w projektowaniu i eksploatacji elektrowni jądrowych. Nowoczesne obiekty są jednymi z najlepiej zabezpieczonych instalacji przemysłowych na świecie.
Zasada "obrony w głąb": wielowarstwowa tarcza chroniąca przed awarią
Podstawą projektowania nowoczesnych elektrowni jądrowych (tzw. generacji III/III+) jest zasada "obrony w głąb" (defence-in-depth). Oznacza to, że elektrownia jest wyposażona w wiele niezależnych, wielopoziomowych systemów zabezpieczeń, które mają za zadanie zapobiec awarii, a w razie jej wystąpienia ograniczyć jej skutki. To jak cebula, gdzie każda warstwa stanowi dodatkową barierę ochronną, od systemów kontroli i monitorowania, przez automatyczne wyłączanie reaktora, aż po fizyczne obudowy bezpieczeństwa.
Pasywne systemy bezpieczeństwa: Co się dzieje, gdy zabraknie prądu?
Jednym z najbardziej innowacyjnych rozwiązań w nowoczesnych reaktorach są pasywne systemy bezpieczeństwa. Ich kluczową cechą jest to, że działają one samoczynnie, bez potrzeby zasilania zewnętrznego czy interwencji operatora. Wykorzystują prawa fizyki, takie jak grawitacja, konwekcja czy różnice ciśnień. Oznacza to, że nawet w przypadku całkowitej utraty zasilania, systemy te są w stanie bezpiecznie schłodzić reaktor i utrzymać go w stabilnym stanie, znacznie zwiększając odporność elektrowni na awarie.
Hermetyczna obudowa bezpieczeństwa: Ostateczna bariera dla promieniowania
Jedną z najbardziej widocznych i zarazem najważniejszych barier bezpieczeństwa jest hermetyczna obudowa bezpieczeństwa (containment). Jest to potężna, zbrojona konstrukcja betonowa, często o grubości kilku metrów, która otacza reaktor i cały obieg pierwotny. Jej głównym zadaniem jest fizyczne odizolowanie reaktora od środowiska zewnętrznego. W przypadku hipotetycznej awarii, która doprowadziłaby do uwolnienia substancji promieniotwórczych z reaktora, containment ma za zadanie zatrzymać je w swoim wnętrzu, zapobiegając ich przedostaniu się do atmosfery.
Dlaczego elektrownia atomowa to nie bomba? Rozwiewamy najczęstsze mity
Jednym z najczęściej powtarzanych mitów jest przekonanie, że elektrownia jądrowa może wybuchnąć jak bomba atomowa. Chcę to jasno zdementować: elektrownia jądrowa nie może wybuchnąć jak bomba atomowa. Powód jest prosty paliwo używane w reaktorach jest wzbogacone w uran-235 w znacznie niższym stopniu (ok. 3-5%) niż to potrzebne do budowy broni jądrowej (ponad 90%). Ponadto, mechanizmy kontrolne w reaktorze są zaprojektowane tak, aby w każdej chwili móc przerwać reakcję łańcuchową. Ewentualna awaria mogłaby co najwyżej doprowadzić do stopienia rdzenia, ale nawet wtedy, dzięki systemom bezpieczeństwa i obudowie containment, ryzyko uwolnienia promieniowania jest minimalne i ograniczone do terenu elektrowni.
Co z odpadami? Jak świat i Polska radzą sobie z wypalonym paliwem jądrowym?
Kwestia odpadów radioaktywnych jest często podnoszona jako główna wada energetyki jądrowej. To prawda, że odpady te wymagają specjalnego traktowania, ale współczesne technologie i plany zarządzania nimi są niezwykle zaawansowane i bezpieczne. Warto zrozumieć, że nie wszystkie odpady są takie same, a ich ilość jest relatywnie niewielka.
Trzy kategorie odpadów: Nie wszystko jest tak samo promieniotwórcze
Odpady radioaktywne dzieli się na trzy główne kategorie: nisko-, średnio- i wysokoaktywne. Odpady nisko- i średnioaktywne to zazwyczaj narzędzia, ubrania ochronne czy elementy konstrukcyjne, które miały kontakt z substancjami promieniotwórczymi. Są one składowane w specjalnych, płytkich składowiskach. Największe obawy budzą odpady wysokoaktywne, do których należy przede wszystkim wypalone paliwo jądrowe. Chociaż są one najbardziej promieniotwórcze, ich ilość jest stosunkowo niewielka. Jak często podkreślam, cała energia elektryczna wyprodukowana przez elektrownię jądrową w ciągu roku generuje objętość odpadów wysokoaktywnych, która zmieściłaby się w niewielkim pokoju. To znacznie mniej niż odpady z innych gałęzi przemysłu.
Od basenu do beczki: Jak wygląda tymczasowe przechowywanie wypalonego paliwa?
Wypalone paliwo jądrowe, po wyjęciu z reaktora, jest nadal bardzo gorące i promieniotwórcze. Dlatego pierwszym etapem jego obróbki jest tymczasowe chłodzenie. Przez kilka lat paliwo jest przechowywane w specjalnych basenach z wodą, znajdujących się na terenie elektrowni. Woda pełni tu podwójną funkcję: chłodzi paliwo i stanowi barierę ochronną przed promieniowaniem. Po tym okresie, kiedy jego aktywność i temperatura spadną, paliwo jest przenoszone do szczelnych, wielowarstwowych pojemników, wykonanych z metalu i betonu. Są one przeznaczone do bezpiecznego przechowywania "na sucho" przez kilkadziesiąt lat, zanim trafią do docelowego składowiska.
Składowisko geologiczne: Docelowe i bezpieczne miejsce na tysiące lat
Docelowym rozwiązaniem dla wysokoaktywnych odpadów jądrowych są głębokie składowiska geologiczne. To specjalnie wybrane formacje skalne, położone setki metrów pod ziemią, charakteryzujące się stabilnością geologiczną i niską przepuszczalnością wody. Idea polega na tym, aby odpady, umieszczone w specjalnych pojemnikach, były bezpiecznie izolowane od biosfery przez tysiące, a nawet setki tysięcy lat czyli przez cały okres, w którym ich promieniotwórczość stanowiłaby zagrożenie. Wiele krajów, w tym Finlandia i Szwecja, są już na zaawansowanym etapie budowy takich składowisk, co świadczy o realności i bezpieczeństwie tej koncepcji.
Polska wchodzi do gry: Gdzie i kiedy powstanie nasza pierwsza elektrownia atomowa?
Po latach dyskusji i analiz, Polska podjęła strategiczną decyzję o budowie własnych elektrowni jądrowych. To krok milowy w kierunku uniezależnienia energetycznego i dekarbonizacji gospodarki. Plany są ambitne, a ich realizacja ma kluczowe znaczenie dla przyszłości naszego kraju.
Lokalizacja "Lubiatowo-Kopalino": Dlaczego wybrano właśnie Pomorze?
Pierwsza polska elektrownia jądrowa ma powstać w lokalizacji "Lubiatowo-Kopalino", położonej w gminie Choczewo na Pomorzu. Wybór tej lokalizacji był wynikiem długotrwałych badań geologicznych, środowiskowych i demograficznych. Region ten oferuje dogodny dostęp do wody chłodzącej z Morza Bałtyckiego, stabilne warunki geologiczne oraz stosunkowo niską gęstość zaludnienia, co jest istotne z punktu widzenia bezpieczeństwa i logistyki budowy tak dużej inwestycji.Amerykańska technologia w Polsce: Co wiemy o reaktorach AP1000?
Polska zdecydowała się na współpracę z amerykańskimi firmami Westinghouse i Bechtel, które dostarczą technologię dla pierwszej elektrowni. Wybrane reaktory to AP1000 to nowoczesne jednostki, zaliczane do generacji III+. Charakteryzują się one zaawansowanymi pasywnymi systemami bezpieczeństwa, co, jak już wcześniej wyjaśniałem, oznacza, że w przypadku awarii mogą samoczynnie przejść w bezpieczny stan, bez potrzeby interwencji operatora czy zewnętrznego zasilania. To technologia sprawdzona i ceniona na świecie za wysoki poziom bezpieczeństwa i efektywności.
Przeczytaj również: Elektrownia Wodna Bobrowice I w Jeleniej Górze: Perła Doliny Bobru?
Harmonogram inwestycji: Kiedy popłynie pierwszy prąd z polskiego atomu?
Harmonogram budowy polskiej elektrowni jądrowej jest ambitny, ale realny. Rozpoczęcie prac budowlanych planowane jest na 2028 rok, a uruchomienie pierwszego bloku energetycznego przewidziane jest na 2035 rok. To będzie historyczny moment dla polskiej energetyki. Warto również wspomnieć, że Polska rozważa budowę drugiej dużej elektrowni jądrowej, potencjalnie w centralnej Polsce (np. w rejonie Konina-Pątnowa), tym razem we współpracy z innym partnerem, co jeszcze bardziej wzmocni nasze bezpieczeństwo energetyczne i przyspieszy transformację w kierunku czystej energii.
