Kompleksowy przewodnik po budowie i działaniu elektrowni słonecznej
- Instalacja fotowoltaiczna składa się z paneli, falownika, systemu montażowego, okablowania i zabezpieczeń.
- Wyróżniamy trzy główne typy instalacji: on-grid (sieciowa), off-grid (wyspowa z magazynem energii) oraz hybrydową.
- Proces budowy obejmuje audyt, projekt, montaż, zgłoszenie do operatora i wymianę licznika.
- Mikroinstalacje (do 50 kW) różnią się skalą i formalnościami od dużych farm fotowoltaicznych.
- Kluczowe błędy to zacienienie, niewłaściwy dobór mocy i falownika, oraz zaniedbanie bezpieczeństwa.
- Od 2026 roku w Polsce wejdą w życie nowe regulacje dotyczące obowiązku montażu instalacji PV na budynkach.
Fundament Twojej niezależności energetycznej: Co kryje schemat elektrowni słonecznej?
Zrozumienie schematu budowy elektrowni słonecznej to pierwszy krok do świadomej inwestycji. Z mojej perspektywy, kluczowe jest uświadomienie sobie, że system fotowoltaiczny to nie tylko panele na dachu, ale cały, zintegrowany mechanizm, który efektywnie przekształca energię słoneczną w użyteczny prąd elektryczny. Przyjrzyjmy się, jak to działa.
Od fotonu do gniazdka: Uproszczony schemat przepływu energii w Twoim domu
Cała magia fotowoltaiki zaczyna się od słońca. Kiedy promienie słoneczne padają na panele fotowoltaiczne, zawarte w nich ogniwa krzemowe generują prąd elektryczny. Jest to jednak prąd stały (DC), czyli taki, który płynie w jednym kierunku. Nasze domowe urządzenia i cała sieć energetyczna wykorzystują natomiast prąd zmienny (AC). I tu właśnie wkracza kluczowy element falownik. To on przekształca prąd stały w zmienny, dostosowując go do parametrów sieci. Od tego momentu prąd może być zużywany bezpośrednio w Twoim domu, a jego nadwyżki, w zależności od typu instalacji, mogą być magazynowane lub oddawane do sieci publicznej. To naprawdę fascynujące, jak prosta w założeniu technologia może tak efektywnie służyć naszej niezależności energetycznej.
Panel fotowoltaiczny serce systemu, które bije w rytmie słońca
Panele fotowoltaiczne to bez wątpienia najbardziej rozpoznawalny element każdej instalacji. To one są "sercem" systemu, odpowiedzialnym za bezpośrednie przekształcanie energii słonecznej w prąd stały. Na rynku dominują dwa główne typy: monokrystaliczne (charakteryzujące się wyższą sprawnością i ciemnym, jednolitym wyglądem) oraz polikrystaliczne (nieco tańsze, o niższej sprawności i bardziej niebieskim, niejednolitym odcieniu). Wybór odpowiedniego typu paneli ma znaczenie dla efektywności całej instalacji, dlatego zawsze rekomenduję dokładną analizę potrzeb i warunków lokalnych. To od nich zależy, ile energii uda nam się pozyskać z każdego metra kwadratowego dachu.
Falownik (inwerter) inteligentne centrum dowodzenia Twojej instalacji
Jeśli panele są sercem, to falownik, zwany też inwerterem, jest bez wątpienia "mózgiem" całej instalacji. Jego głównym zadaniem jest wspomniana już wcześniej transformacja prądu stałego (DC) wytworzonego przez panele na prąd zmienny (AC), który jest kompatybilny z siecią elektryczną i może zasilać wszystkie urządzenia w Twoim domu. Ale to nie wszystko! Nowoczesne falowniki pełnią również funkcje monitorujące, optymalizujące pracę paneli, a także zapewniające bezpieczeństwo systemu, np. poprzez automatyczne wyłączanie w przypadku awarii sieci. Dobór odpowiedniego falownika jest absolutnie kluczowy dla wydajności i stabilności całej elektrowni słonecznej, dlatego zawsze poświęcam temu etapowi szczególną uwagę.
System montażowy solidna podstawa gwarantująca bezpieczeństwo na lata
Często niedoceniany, a jednak niezwykle istotny element to system montażowy, czyli stelaż. Odpowiada on za bezpieczne i trwałe mocowanie paneli fotowoltaicznych na dachu lub gruncie. Solidność konstrukcji montażowej jest fundamentalna nie tylko dla stabilności paneli, ale także dla bezpieczeństwa całej nieruchomości. Musi być odporny na zmienne warunki atmosferyczne, takie jak silny wiatr czy obciążenie śniegiem, a także zapewniać odpowiednią wentylację paneli. Z mojego doświadczenia wynika, że oszczędzanie na tym elemencie to bardzo krótkowzroczna decyzja, która może prowadzić do poważnych problemów w przyszłości. Pamiętajmy, że instalacja ma działać bezawaryjnie przez dziesiątki lat.
Okablowanie i zabezpieczenia cisi bohaterowie chroniący wydajność i dom
W każdym systemie energetycznym, a fotowoltaika nie jest wyjątkiem, okablowanie i zabezpieczenia pełnią rolę cichych bohaterów. Specjalistyczne okablowanie solarne (przewody DC do paneli i AC do falownika) musi być odporne na promieniowanie UV, wysokie temperatury i wilgoć, aby zapewnić niezawodny przesył energii. Równie ważne są zabezpieczenia: przeciwprzepięciowe i nadprądowe. Chronią one zarówno samą instalację, jak i całą sieć domową przed skutkami wyładowań atmosferycznych czy innych anomalii prądowych. W systemach podłączonych do sieci nie można zapomnieć o liczniku dwukierunkowym, który jest instalowany przez operatora i służy do precyzyjnego rozliczania energii pobranej z sieci oraz tej do niej oddanej. To właśnie te elementy gwarantują długotrwałą i bezpieczną pracę Twojej elektrowni.

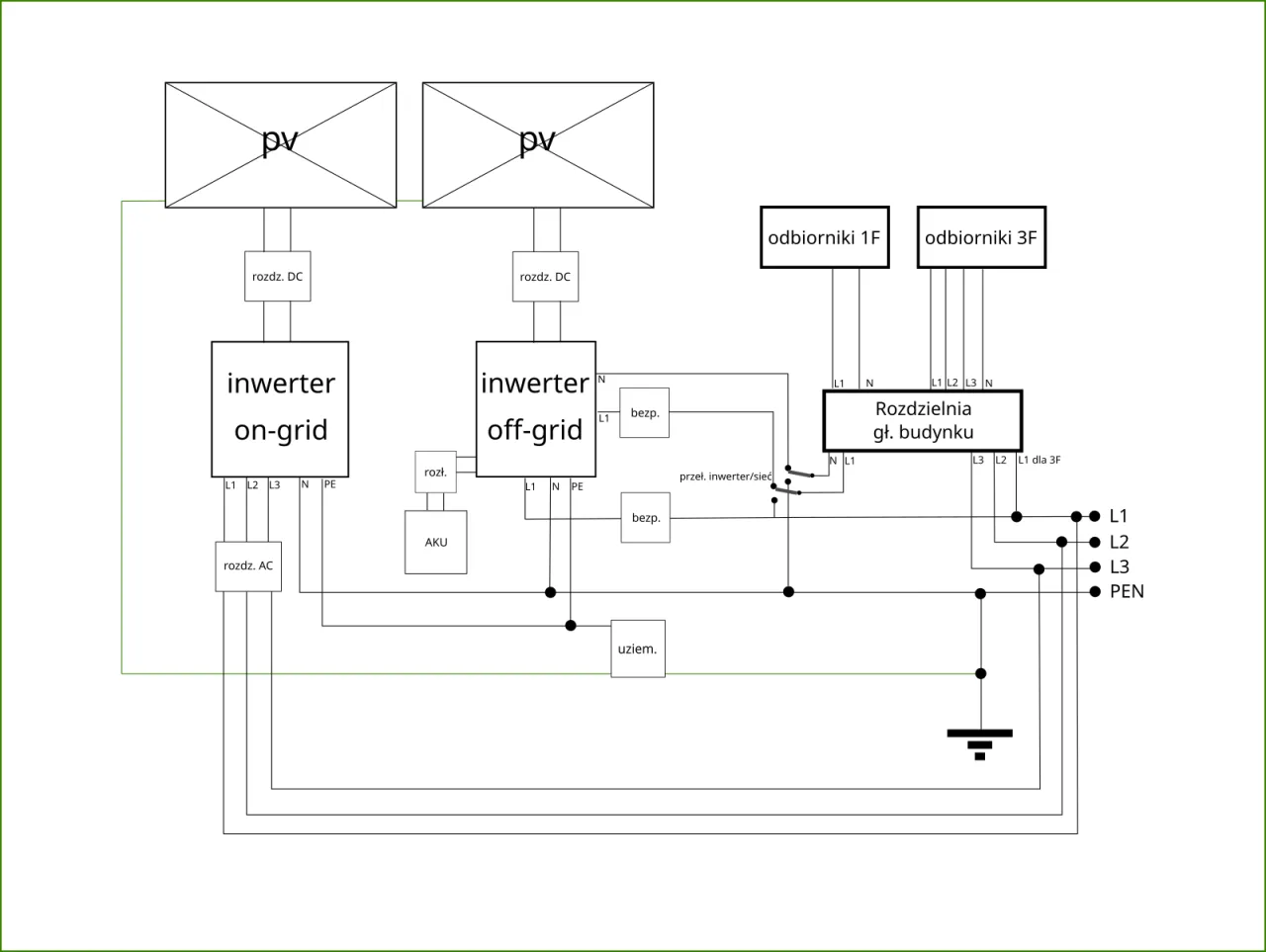

On-grid, off-grid czy hybryda? Wybierz schemat podłączenia idealny dla Twoich potrzeb
Decyzja o wyborze odpowiedniego schematu podłączenia instalacji fotowoltaicznej jest równie ważna, jak dobór samych komponentów. To ona determinuje sposób, w jaki będziesz korzystać z wyprodukowanej energii i jak będziesz się rozliczać z dostawcą prądu. Z mojego doświadczenia wynika, że każdy z tych systemów ma swoje specyficzne zastosowania i zalety.System on-grid (sieciowy): Jak działa sprzedaż nadwyżek prądu i czym jest net-billing?
System on-grid, czyli sieciowy, to najpopularniejszy typ instalacji fotowoltaicznej w Polsce. Jest on bezpośrednio podłączony do publicznej sieci energetycznej. Działa to w ten sposób, że cała wyprodukowana energia jest najpierw zużywana na bieżące potrzeby domu. Jeśli produkcja przewyższa zapotrzebowanie, nadwyżki są automatycznie oddawane do sieci. Rozliczenie tych nadwyżek odbywa się obecnie w systemie net-billingu. Oznacza to, że energia oddana do sieci jest sprzedawana po cenie rynkowej, a w momencie, gdy potrzebujesz prądu z sieci (np. w nocy), kupujesz go po aktualnej stawce. Ważne jest, aby pamiętać, że instalacja on-grid, ze względów bezpieczeństwa, przestaje działać w przypadku awarii sieci energetycznej. Nie jest więc rozwiązaniem na całkowite uniezależnienie się od przerw w dostawie prądu, ale jest doskonałym sposobem na obniżenie rachunków za energię.
System off-grid (wyspowy): Czy pełna samowystarczalność energetyczna w polskich warunkach jest możliwa?

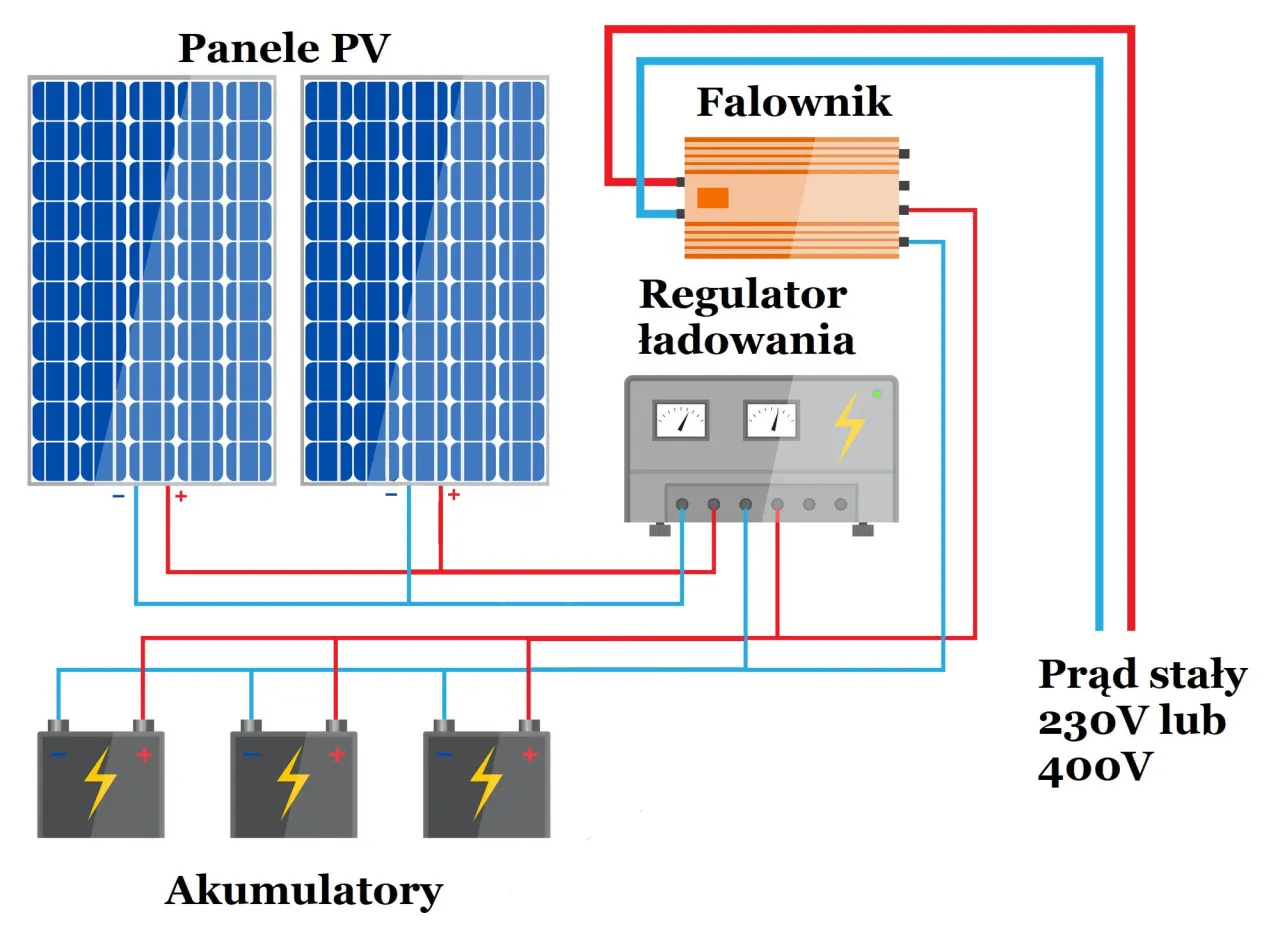

System off-grid, nazywany również wyspowym, to rozwiązanie dla tych, którzy pragną całkowitej niezależności od publicznej sieci energetycznej. W tym przypadku cała wyprodukowana energia jest zużywana na bieżąco, a wszelkie nadwyżki są magazynowane w specjalnych akumulatorach. Dzięki temu możesz korzystać z własnego prądu również w nocy, w pochmurne dni lub w przypadku długotrwałych przerw w dostawie z sieci. Czy pełna samowystarczalność jest możliwa w polskich warunkach? Technicznie tak, ale wiąże się to z znacznie wyższymi kosztami początkowymi, głównie ze względu na konieczność zakupu pojemnych i wydajnych magazynów energii. Jest to rozwiązanie stosowane przede wszystkim w miejscach, gdzie dostęp do sieci energetycznej jest utrudniony lub niemożliwy, np. w domkach letniskowych na odludziu. Dla typowego gospodarstwa domowego w Polsce, ze względu na koszty i wymagania dotyczące magazynowania energii, pełna samowystarczalność off-grid jest raczej wyzwaniem niż powszechnym standardem.
System hybrydowy z magazynem energii: Złoty środek dla wymagających?

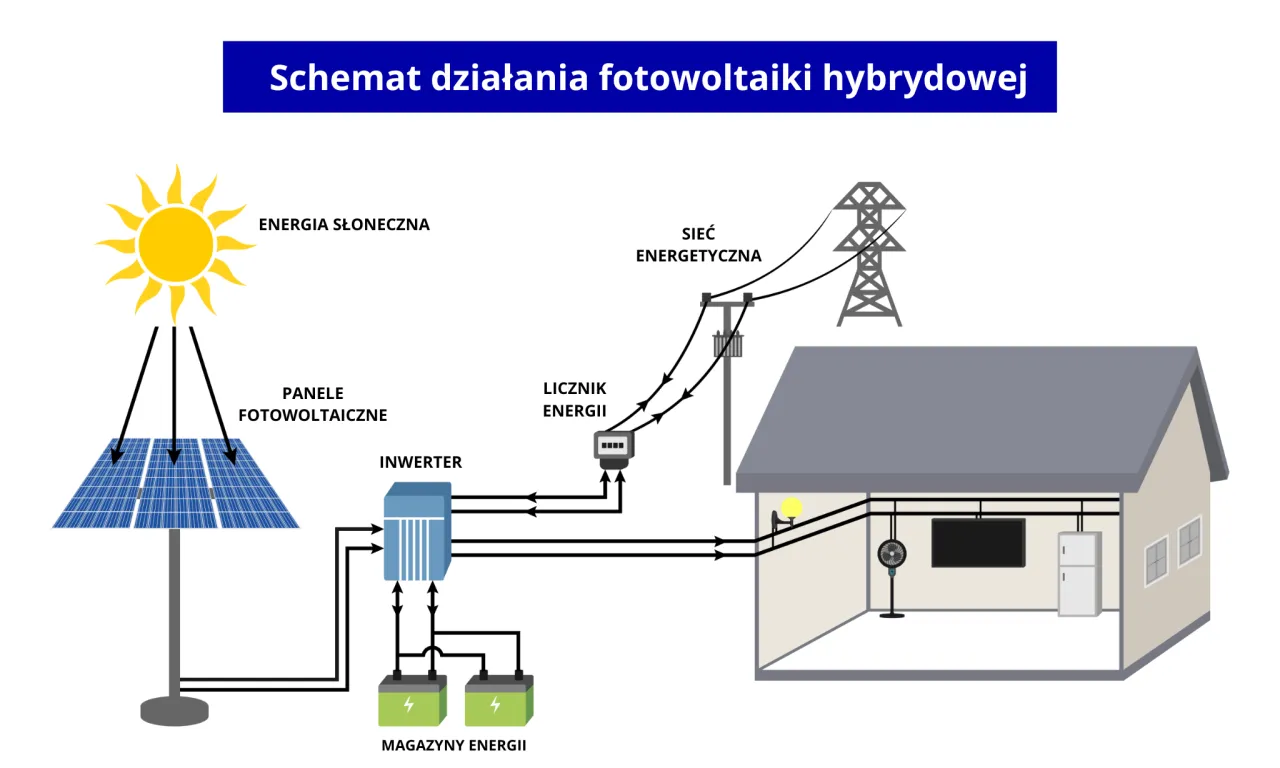

Dla wielu moich klientów system hybrydowy z magazynem energii okazuje się być "złotym środkiem". Łączy on zalety instalacji on-grid i off-grid, oferując elastyczność i bezpieczeństwo. Instalacja hybrydowa jest podłączona do sieci publicznej, co pozwala na oddawanie nadwyżek energii i pobieranie jej w razie potrzeby, podobnie jak w systemie on-grid. Jednakże, dodatkowo posiada magazyn energii (akumulatory), który pozwala na gromadzenie wyprodukowanego prądu. Dzięki temu zwiększa się autokonsumpcja czyli ilość energii zużywanej bezpośrednio z własnej instalacji, co jest bardzo korzystne w systemie net-billingu. Co więcej, w przypadku awarii sieci, system hybrydowy może przełączyć się w tryb wyspowy, zapewniając zasilanie awaryjne dla kluczowych urządzeń w domu. To rozwiązanie dla tych, którzy cenią sobie niezależność, bezpieczeństwo i maksymalne wykorzystanie własnej energii, jednocześnie korzystając z komfortu podłączenia do sieci.
Budowa przydomowej elektrowni słonecznej krok po kroku: od projektu do pierwszego prądu
Proces budowy elektrowni słonecznej, choć na pierwszy rzut oka może wydawać się skomplikowany, w rzeczywistości jest dobrze ustrukturyzowany i, przy wsparciu profesjonalistów, przebiega sprawnie. Jako ekspert w tej dziedzinie, zawsze podkreślam, że każdy etap jest równie ważny i ma wpływ na ostateczną efektywność i bezpieczeństwo instalacji.
Krok 1: Audyt energetyczny i analiza terenu czy Twoja lokalizacja jest optymalna?
Pierwszym i moim zdaniem jednym z najważniejszych etapów jest audyt energetyczny i szczegółowa analiza terenu. Specjalista ocenia Twoje roczne zapotrzebowanie na energię elektryczną, analizuje warunki panujące na miejscu montażu przede wszystkim kąt nachylenia i orientację dachu (lub dostępność gruntu), a także potencjalne zacienienia (drzewa, kominy, sąsiednie budynki). Na podstawie tych danych możliwe jest precyzyjne dobranie mocy instalacji oraz optymalne rozmieszczenie paneli. To właśnie ten etap pozwala mi określić, czy Twoja lokalizacja jest optymalna i jak najlepiej wykorzystać jej potencjał, aby instalacja była jak najbardziej efektywna. Pamiętaj, dobry audyt to podstawa.
Krok 2: Projekt, dobór komponentów i niezbędne formalności przed montażem
Po audycie następuje etap projektowania. Na tym etapie, po podpisaniu umowy z firmą wykonawczą, przygotowuję szczegółowy projekt instalacji, uwzględniający wszystkie aspekty techniczne i estetyczne. Obejmuje to dobór konkretnych modeli paneli, falownika, systemu montażowego oraz wszystkich niezbędnych zabezpieczeń. Równocześnie zajmujemy się wszelkimi niezbędnymi formalnościami. W przypadku mikroinstalacji (do 50 kW) proces jest uproszczony i zazwyczaj sprowadza się do zgłoszenia instalacji do Operatora Sieci Dystrybucji (OSD) po zakończeniu montażu. Warto jednak upewnić się, czy nie ma lokalnych wymogów, np. dotyczących konserwatora zabytków, jeśli budynek jest w strefie ochronnej.
Krok 3: Profesjonalny montaż jak specjaliści budują Twoją elektrownię?
Kiedy projekt jest gotowy i formalności dopełnione, przychodzi czas na profesjonalny montaż. Wykwalifikowana ekipa montażowa przystępuje do pracy, która zazwyczaj obejmuje następujące etapy:
- Instalacja konstrukcji wsporczej na dachu lub gruncie.
- Montaż paneli fotowoltaicznych na przygotowanej konstrukcji.
- Instalacja falownika w wyznaczonym miejscu (np. w garażu, kotłowni).
- Wykonanie wszystkich połączeń elektrycznych, zarówno po stronie prądu stałego (DC) od paneli do falownika, jak i prądu zmiennego (AC) od falownika do rozdzielnicy domowej.
- Montaż niezbędnych zabezpieczeń przeciwprzepięciowych i nadprądowych.
Krok 4: Zgłoszenie do operatora i wymiana licznika ostatnia prosta do własnej energii
Po zakończeniu montażu i przeprowadzeniu testów funkcjonalności instalacji, pozostaje ostatnia prosta. Właściciel lub firma instalacyjna składa zgłoszenie instalacji do Operatora Sieci Dystrybucji (OSD). Do wniosku należy dołączyć m.in. schemat instalacji, certyfikaty komponentów i oświadczenie o wykonaniu prac zgodnie z przepisami. OSD ma ustawowo 30 dni na wymianę dotychczasowego licznika energii elektrycznej na licznik dwukierunkowy. Ten licznik będzie mierzył zarówno energię pobraną z sieci, jak i tę do niej oddaną. Po wymianie licznika, instalacja może zostać uruchomiona i rozpocząć produkcję własnej, zielonej energii. To moment, w którym Twoja inwestycja zaczyna realnie pracować na Twoją niezależność energetyczną.
Mikroinstalacja w domu a duża farma słoneczna: Kluczowe różnice w budowie i schemacie
Chociaż zarówno mikroinstalacje, jak i farmy fotowoltaiczne wykorzystują tę samą zasadę konwersji energii słonecznej, to ich skala, złożoność i procesy realizacji znacząco się różnią. Z mojej perspektywy, zrozumienie tych różnic jest kluczowe dla każdego, kto rozważa inwestycję w fotowoltaikę, niezależnie od jej rozmiaru.
Schemat dla domu jednorodzinnego: Na co zwrócić szczególną uwagę?
Mikroinstalacja, czyli przydomowa elektrownia słoneczna o mocy do 50 kW, to najczęściej spotykane rozwiązanie w Polsce. Jej schemat jest stosunkowo prosty panele na dachu, falownik w budynku, połączenie z domową rozdzielnicą i siecią publiczną. Kluczową zaletą jest uproszczony proces formalny, który sprowadza się do zgłoszenia instalacji do OSD. Właściciele domów jednorodzinnych powinni zwrócić szczególną uwagę na kilka aspektów: optymalne wykorzystanie dostępnej powierzchni dachu (orientacja południowa, brak zacienień), odpowiedni dobór mocy do faktycznego zapotrzebowania oraz wybór sprawdzonych komponentów i doświadczonego instalatora. Moim zdaniem, precyzyjne dopasowanie instalacji do indywidualnych potrzeb i warunków to gwarancja maksymalnej efektywności i szybkiego zwrotu z inwestycji.
Anatomia farmy fotowoltaicznej: Skala, transformatory i przyłącze do sieci średniego napięcia
Farma fotowoltaiczna to zupełnie inna liga. Mówimy tu o inwestycjach o mocy od kilkuset kW do wielu megawatów (MW), zajmujących często hektary ziemi. Schemat takiej instalacji jest znacznie bardziej złożony. Oprócz paneli i falowników (często w postaci centralnych inwerterów lub wielu falowników stringowych), pojawiają się tu stacje transformatorowe, które podnoszą napięcie prądu do poziomu średniego napięcia, aby umożliwić przesyłanie go do sieci dystrybucyjnej. Proces budowy farmy jest długi i skomplikowany, wymaga uzyskania szeregu pozwoleń: warunków zabudowy, pozwolenia na budowę, decyzji środowiskowej, a także koncesji na wytwarzanie energii. Czas realizacji takiej inwestycji to zazwyczaj od 18 do 30 miesięcy. To przedsięwzięcia o charakterze komercyjnym, wymagające znacznie większego kapitału i zaangażowania niż przydomowe instalacje.
Zgodnie z dyrektywą unijną EPBD, która ma być wdrożona w Polsce do 2026 roku, wprowadzony zostanie obowiązek montażu instalacji fotowoltaicznych na niektórych typach budynków. Harmonogram przewiduje objęcie obowiązkiem od 2026 r. nowych budynków użyteczności publicznej i komercyjnych, a od 2029 r. nowych budynków mieszkalnych. Zmiany te są częścią nowelizacji Prawa budowlanego i Warunków Technicznych (WT 2026).
Najczęstsze błędy w projekcie i montażu jak uniknąć kosztownych pomyłek?
W mojej wieloletniej praktyce spotkałem się z wieloma błędami, które znacząco obniżały efektywność, a nawet bezpieczeństwo instalacji fotowoltaicznych. Chcę się z Wami podzielić najczęstszymi z nich, abyście mogli ich uniknąć i cieszyć się bezproblemową pracą Waszej elektrowni słonecznej.
Zacienienie: Wróg numer jeden Twojej instalacji i jak się przed nim uchronić
Zacienienie to absolutny wróg numer jeden każdej instalacji fotowoltaicznej. Nawet częściowe zacienienie jednego panelu może drastycznie obniżyć produkcję energii w całym ciągu paneli (tzw. stringu). Wyobraź sobie, że jeden panel jest jak wąskie gardło jeśli jest zablokowane, cały przepływ jest ograniczony. Najczęściej spotykane źródła zacienienia to kominy, wywietrzniki, anteny, drzewa czy sąsiednie budynki. Na etapie projektowania zawsze staram się maksymalnie zminimalizować ryzyko zacienienia, dobierając optymalne miejsce montażu i rozkład paneli. Jeśli zacienienia są nieuniknione, warto rozważyć zastosowanie optymalizatorów mocy lub mikroinwerterów, które pozwalają każdemu panelowi pracować niezależnie, minimalizując wpływ zacienienia na resztę instalacji.
Przewymiarowanie lub niedowymiarowanie mocy: Dlaczego precyzyjny dobór jest kluczowy?
Kolejnym często popełnianym błędem jest niewłaściwy dobór mocy instalacji. Zarówno zbyt mała moc (niedowymiarowanie), która nie pokrywa zapotrzebowania, jak i zbyt duża moc (przewymiarowanie), która generuje nadmierne nadwyżki, są niekorzystne ekonomicznie. W systemie net-billingu nadmierne oddawanie prądu do sieci może być mniej opłacalne niż jego autokonsumpcja. Dlatego tak ważny jest precyzyjny dobór mocy na podstawie rzetelnego audytu energetycznego, który uwzględnia Twoje faktyczne zużycie energii oraz plany na przyszłość (np. zakup samochodu elektrycznego, pompy ciepła). Błędem jest również niewłaściwy dobór falownika zalecany stosunek mocy paneli do mocy falownika to zazwyczaj około 105-120%, co pozwala na optymalne wykorzystanie mocy paneli nawet w warunkach idealnego nasłonecznienia, bez ryzyka przeciążenia falownika.
Oszczędność na komponentach: Dlaczego taniej znaczy drożej w perspektywie lat?
Kusząca perspektywa niższej ceny często prowadzi do wyboru tanich, niskiej jakości komponentów. Z mojego doświadczenia wynika, że jest to jedna z najbardziej kosztownych pomyłek w dłuższej perspektywie. Początkowe oszczędności na panelach, falowniku czy systemie montażowym mogą skutkować niższą wydajnością instalacji, częstszymi awariami i znacznie krótszą żywotnością. Gwarancje na tanie produkty bywają iluzoryczne, a serwisowanie problematyczne. W efekcie, zamiast cieszyć się bezproblemową produkcją energii przez 25-30 lat, inwestor ponosi dodatkowe koszty napraw, wymian i traci na niższej produkcji. Zawsze rekomenduję wybór komponentów od renomowanych producentów, z długoletnimi gwarancjami i dobrą opinią na rynku to inwestycja, która się opłaca.
Przeczytaj również: Fotowoltaika 20 kW: Jak zarobić i obniżyć koszty w 2026?
Ignorowanie norm bezpieczeństwa i jakości montażu: Ryzyko, którego nie warto podejmować
Ostatni, ale równie ważny błąd to ignorowanie norm bezpieczeństwa i jakości montażu. Niestety, w pogoni za szybkim zyskiem, niektóre firmy instalacyjne zaniedbują te aspekty. Nieprawidłowy montaż konstrukcji wsporczej może prowadzić do uszkodzenia dachu, a nawet oderwania paneli podczas silnych wiatrów. Co gorsza, zaniedbanie zabezpieczeń (brak lub niewłaściwy dobór zabezpieczeń AC/DC, brak uziemienia) stwarza poważne ryzyko pożarowe i awarii całej instalacji. Pamiętajmy, że prąd stały generowany przez panele jest niebezpieczny. Zawsze upewnij się, że instalator posiada odpowiednie kwalifikacje, certyfikaty i działa zgodnie z obowiązującymi normami. Bezpieczeństwo Twoje i Twojego domu jest bezcenne i nie warto na nim oszczędzać.
