Jak działa elektrownia wodna? Sekrety energii z wody

Witaj w artykule, który w przystępny sposób wyjaśni, jak działa elektrownia wodna. Dowiesz się, jak energia płynącej wody jest przekształcana w prąd elektryczny, poznasz kluczowe komponenty każdej hydroelektrowni oraz odkryjesz różnice między poszczególnymi typami tych fascynujących obiektów, od największych zapór po małe elektrownie rzeczne.

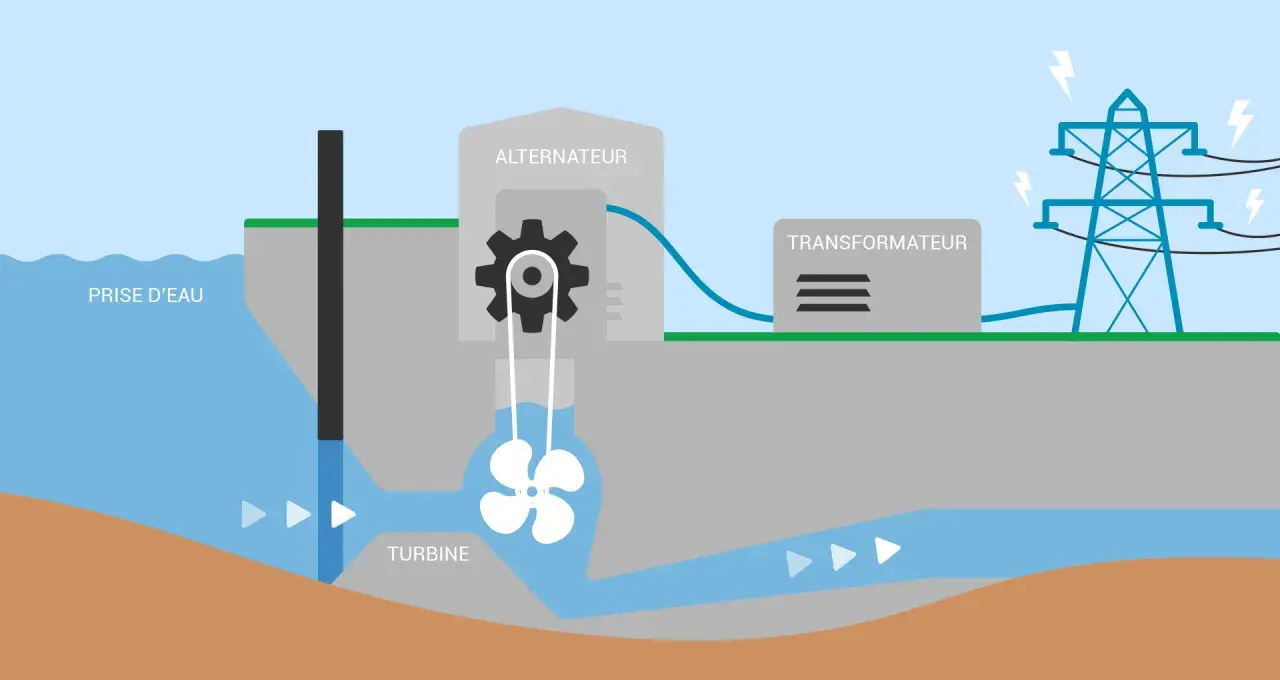

Od rzeki do gniazdka: Jak woda staje się prądem?

Zawsze fascynowało mnie, jak coś tak naturalnego i wszechobecnego jak woda może być źródłem energii elektrycznej, która zasila nasze domy i przemysł. Proces ten, choć na pierwszy rzut oka skomplikowany, opiera się na prostych zasadach fizyki i jest niczym innym, jak przemyślanym ciągiem przemian energetycznych. Pozwól, że opowiem Ci o tym krok po kroku.

Energia ukryta w płynącej wodzie podstawowa zasada działania

Podstawą działania każdej elektrowni wodnej jest wykorzystanie energii potencjalnej spiętrzonej wody. Wyobraź sobie wodę zgromadzoną wysoko nad poziomem rzeki ma ona potencjał, aby wykonać pracę, podobnie jak kamień podniesiony na wysokość. Kluczowa jest tu różnica wysokości, czyli tak zwany spad wody. Im większy spad, tym większa energia potencjalna, którą woda może przekształcić w energię kinetyczną, gdy zacznie swobodnie spadać. To właśnie ta energia kinetyczna jest później zamieniana na energię mechaniczną, a w konsekwencji na energię elektryczną.

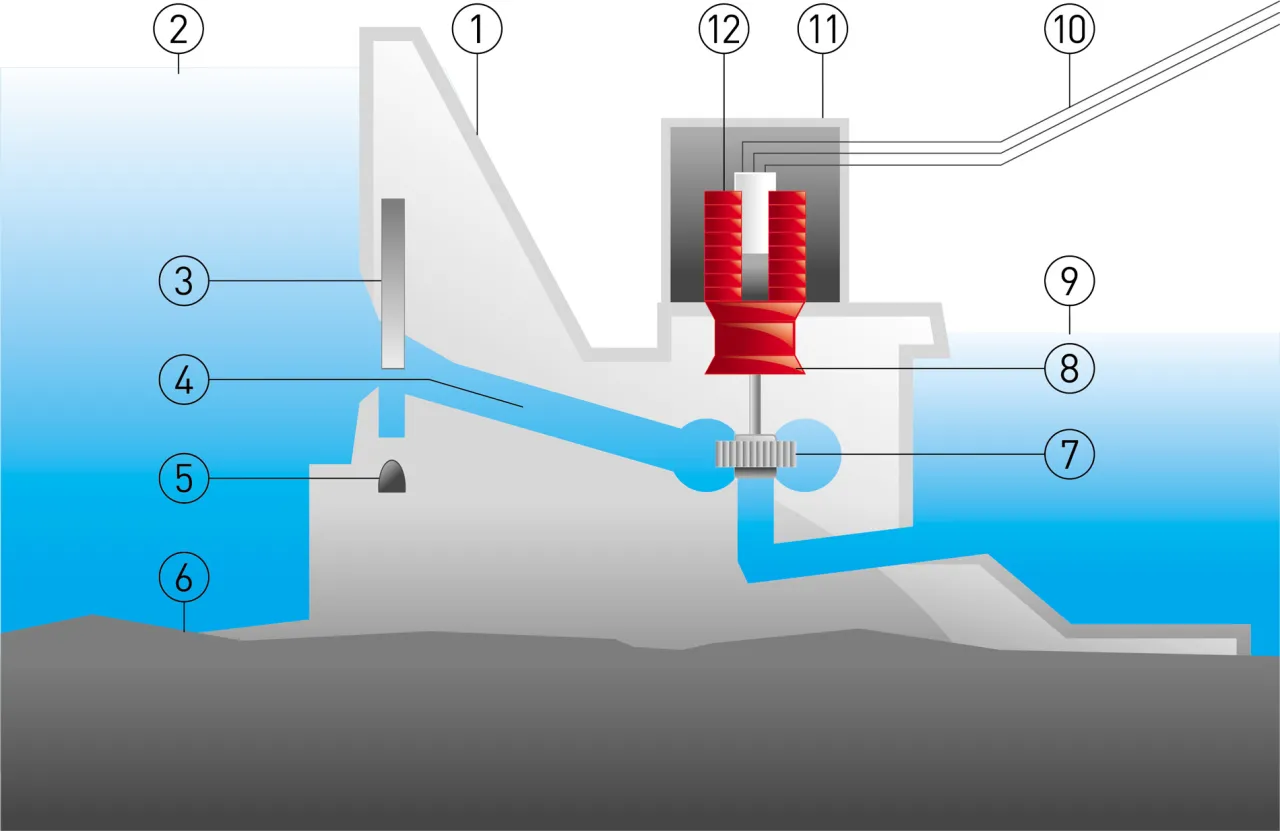

Krok po kroku: Ścieżka kropli wody przez hydroelektrownię

Cały proces to precyzyjnie zaprojektowany cykl. Na początku mamy wodę, która jest spiętrzona za pomocą zapory. To właśnie ta zapora tworzy wspomniany spad i gromadzi wodę w zbiorniku. Następnie, woda ta jest kierowana specjalnymi kanałami, zwanymi rurociągami lub sztolniami, na łopatki turbiny. To właśnie ten moment jest kluczowy woda, uderzając w łopatki, wprawia turbinę w ruch obrotowy. Energia kinetyczna wody zostaje przekształcona w energię mechaniczną obracającej się turbiny. Dalej, energia mechaniczna z obracającej się turbiny napędza generator, który wytwarza energię elektryczną. Na koniec, zanim prąd trafi do naszych domów, przechodzi przez transformator, gdzie jego parametry są dostosowywane do wymogów sieci przesyłowej. To naprawdę fascynujący łańcuch przemian!

Zapora, turbina, generator: Poznaj kluczowe elementy tej układanki

Aby w pełni zrozumieć, jak to wszystko działa, musimy przyjrzeć się trzem głównym bohaterom tej opowieści:

• Zapora: To fundament każdej hydroelektrowni. Jej głównym zadaniem jest spiętrzenie wody i stworzenie niezbędnego spadu. Bez zapory nie byłoby odpowiedniej różnicy wysokości, a co za tym idzie wystarczającej energii potencjalnej do efektywnej produkcji prądu. Zapora pełni również często funkcje retencyjne, przeciwpowodziowe i rekreacyjne.
• Turbina: Można ją nazwać sercem elektrowni wodnej. To właśnie ona, obracając się pod naporem wody, zamienia energię kinetyczną płynu na energię mechaniczną ruchu obrotowego. Istnieje wiele typów turbin, dostosowanych do różnych warunków, o czym opowiem za chwilę.
• Generator: Jeśli turbina to serce mechaniczne, to generator jest "elektrycznym sercem". Połączony z turbiną, przekształca energię mechaniczną jej obrotu w energię elektryczną. Działa na zasadzie indukcji elektromagnetycznej, czyli ruchu przewodnika w polu magnetycznym.
• Transformator: Choć często pomijany w uproszczonych opisach, jest niezwykle ważny. Jego zadaniem jest podniesienie napięcia wytworzonego prądu do poziomu umożliwiającego efektywny przesył na duże odległości, minimalizując straty.

Wszystkie te elementy muszą działać w idealnej synergii, aby woda z rzeki mogła stać się użytecznym prądem w naszych gniazdkach.

Nie każda elektrownia wodna jest taka sama: Jakie są ich rodzaje?

Choć podstawowa zasada działania jest podobna, elektrownie wodne różnią się znacząco w zależności od warunków geograficznych i potrzeb energetycznych. Wyróżniamy trzy główne typy, z których każdy ma swoją specyfikę i zastosowanie.

Elektrownie przepływowe: Siła naturalnego nurtu rzeki

Elektrownie przepływowe, jak sama nazwa wskazuje, wykorzystują naturalny, bieżący nurt rzeki. Charakteryzują się tym, że nie wymagają budowy dużych zbiorników retencyjnych, a co za tym idzie ich ingerencja w środowisko jest często mniejsza niż w przypadku dużych zapór. Ich moc jest jednak bezpośrednio zależna od aktualnego przepływu wody w rzece. Oznacza to, że w okresach suszy lub niskiego stanu wód produkują mniej energii, a podczas powodzi więcej. W Polsce największą elektrownią tego typu jest obiekt we Włocławku o mocy 160,2 MW, będący ważnym elementem systemu energetycznego na Wiśle.

Elektrownie zaporowe: Kontrolowana moc dzięki sztucznym jeziorom

Elektrownie zaporowe, nazywane również retencyjnymi, to te, które od razu przychodzą nam na myśl, gdy myślimy o hydroenergetyce. Ich cechą charakterystyczną jest gromadzenie wody w dużych, sztucznych zbiornikach, czyli jeziorach zaporowych. To właśnie ta zdolność do magazynowania wody daje im ogromną elastyczność. Mogą regulować produkcję energii, uruchamiając ją w okresach szczytowego zapotrzebowania na prąd, niezależnie od bieżącego przepływu rzeki. To sprawia, że są cennym elementem stabilizującym system energetyczny, choć ich budowa wiąże się z większą ingerencją w krajobraz i ekosystem.

Elektrownie szczytowo-pompowe: Jak działają gigantyczne "akumulatory" dla Polski?

Elektrownie szczytowo-pompowe (ESP) to prawdziwe gigantyczne "akumulatory" energii. Ich działanie jest niezwykle sprytne i kluczowe dla współczesnych systemów energetycznych, zwłaszcza w dobie rosnącego udziału niestabilnych źródeł, takich jak wiatr czy słońce. Jak to działa? W okresach, gdy w systemie energetycznym jest nadwyżka energii (np. w nocy, gdy wiatraki pracują, a zapotrzebowanie jest niskie), elektrownia szczytowo-pompowa wykorzystuje ten nadmiar prądu do pompowania wody z dolnego zbiornika do górnego. W ten sposób energia jest magazynowana w postaci energii potencjalnej wody. Gdy zapotrzebowanie na prąd rośnie na przykład w godzinach szczytu woda jest spuszczana z górnego zbiornika, napędzając turbiny i generując energię elektryczną. To pozwala na błyskawiczne reagowanie na zmiany zapotrzebowania i stabilizowanie całego systemu energetycznego. W Polsce mamy kilka takich obiektów, z czego największą jest elektrownia szczytowo-pompowa Żarnowiec o mocy 716 MW. Inne duże obiekty tego typu to Porąbka-Żar (500 MW) i Solina (200 MW), które pełnią niezwykle ważną funkcję w naszej sieci.

[search_image]typy turbin wodnych[/p]

Serce elektrowni: Jakie turbiny wprawiają wodę w ruch?

Turbiny to prawdziwe serce każdej hydroelektrowni. To one odpowiadają za przekształcenie energii wody w ruch obrotowy. Wybór odpowiedniego typu turbiny zależy od wielu czynników, takich jak wielkość spadu wody i jej przepływ. Poznajmy trzy najpopularniejsze konstrukcje.

Turbina Kaplana: Idealna na niziny i duże przepływy

Turbina Kaplana to rodzaj turbiny reakcyjnej, której konstrukcja przypomina nieco śrubę okrętową. Charakteryzuje się osiowym przepływem wody oznacza to, że woda przepływa przez nią równolegle do osi obrotu. Jest to rozwiązanie idealne dla elektrowni zlokalizowanych na rzekach nizinnych, gdzie mamy do czynienia z niskimi spadami (od kilku do kilkudziesięciu metrów) i jednocześnie dużymi przepływami wody. Jej regulowane łopaty pozwalają na efektywną pracę w zmiennych warunkach przepływu, co czyni ją bardzo uniwersalną w takich środowiskach.

Turbina Francisa: Wszechstronne rozwiązanie dla średnich spadków

Turbina Francisa to również turbina reakcyjna, ale o promieniowo-osiowym przepływie. Woda wpływa do niej promieniowo, a wypływa osiowo. Jej konstrukcja jest niezwykle wszechstronna, co sprawia, że jest to najczęściej używany typ turbiny w hydroenergetyce na świecie. Turbiny Francisa doskonale sprawdzają się w szerokim zakresie warunków od średnich spadów (kilkadziesiąt do kilkuset metrów) po zróżnicowane przepływy. Ich wysoka sprawność i niezawodność sprawiają, że są wyborem numer jeden dla wielu elektrowni zaporowych.

Turbina Peltona: Mistrzyni w wykorzystaniu energii z górskich potoków

Turbina Peltona to zupełnie inna konstrukcja jest to turbina akcyjna, co oznacza, że wykorzystuje przede wszystkim energię kinetyczną strumienia wody. Woda jest kierowana przez dyszę, tworząc silny, wąski strumień, który uderza w specjalnie wyprofilowane łopatki (kubki) na obwodzie koła turbiny. Turbina Peltona jest najbardziej efektywna przy bardzo wysokich spadach (od kilkuset do ponad tysiąca metrów) i stosunkowo małych przepływach wody. Z tego powodu jest idealnym rozwiązaniem dla górskich elektrowni wodnych, gdzie wykorzystuje się energię spadającej wody z dużych wysokości.

Hydroenergetyka w Polsce: Gdzie tkwi nasz wodny potencjał?

Patrząc na polski krajobraz energetyczny, hydroenergetyka odgrywa specyficzną, ale niezwykle ważną rolę. Choć nie mamy górskich rzek o ogromnych spadach jak w Alpach, to jednak potencjał w naszych rzekach jest znaczący, a istniejące obiekty są kluczowe dla stabilności systemu.

Największe elektrownie wodne w Polsce: Żarnowiec, Solina i Włocławek na mapie

Kiedy mówimy o hydroenergetyce w Polsce, nie sposób nie wspomnieć o kilku gigantach, które wnoszą znaczący wkład w krajowy miks energetyczny:

• Elektrownia Szczytowo-Pompowa Żarnowiec (716 MW): To bez wątpienia największa elektrownia wodna w Polsce i jeden z największych tego typu obiektów w Europie. Jej rola jako "akumulatora" energii jest nie do przecenienia, zwłaszcza w kontekście rosnącego udziału niestabilnych OZE.
• Elektrownia Szczytowo-Pompowa Porąbka-Żar (500 MW): Położona w Beskidach, również pełni funkcję magazynu energii, wspierając stabilność sieci.
• Elektrownia Szczytowo-Pompowa Solina (200 MW): Malowniczo położona w Bieszczadach, oprócz produkcji energii, stanowi także ważny element turystyczny i retencyjny regionu.
• Elektrownia Wodna Włocławek (160,2 MW): Jak już wspomniałem, to największa elektrownia przepływowa w Polsce, wykorzystująca nurt Wisły. Jest to obiekt o ogromnym znaczeniu dla regulacji rzeki i produkcji energii.

Te obiekty, choć zróżnicowane pod względem typu i mocy, wspólnie tworzą kręgosłup polskiej hydroenergetyki.

Niewykorzystana szansa? Ile energii drzemie jeszcze w polskich rzekach

Mimo istnienia tych dużych obiektów, muszę z przykrością stwierdzić, że potencjał hydroenergetyczny Polski jest wykorzystywany jedynie w około 15%. Szacuje się go na imponujące 13,7 TWh rocznie, z czego większość przypada na dorzecze Wisły. Dlaczego tak mało? Przyczyn jest wiele: od uwarunkowań środowiskowych i konieczności ochrony ekosystemów rzecznych, przez opory społeczne, po wysokie koszty inwestycyjne i długi czas realizacji projektów. Niemniej jednak, w obliczu transformacji energetycznej, warto zastanowić się, czy nie ma możliwości bardziej zrównoważonego i efektywnego wykorzystania tego "uśpionego" potencjału, zwłaszcza w kontekście mniejszych instalacji.

Małe Elektrownie Wodne (MEW) lokalna energia z niewielkich cieków

W dyskusji o hydroenergetyce w Polsce nie można pominąć roli Małych Elektrowni Wodnych (MEW). Są to instalacje o mocy do 5 MW, które często wykorzystują niewielkie cieki wodne lub istniejące budowle piętrzące. Ich rozwój jest postrzegany jako szansa na zwiększenie udziału odnawialnych źródeł energii (OZE) w miksie energetycznym kraju, bez konieczności budowy gigantycznych zapór. MEW-y przyczyniają się do lokalnego wytwarzania energii, zwiększają bezpieczeństwo energetyczne regionów i mogą być bardziej akceptowalne społecznie, choć i one wymagają starannej oceny wpływu na środowisko.

Blaski i cienie energii z wody: Co musisz wiedzieć o zaletach i wadach?

Jak każde źródło energii, hydroenergetyka ma swoje jasne i ciemne strony. Zrozumienie obu jest kluczowe dla obiektywnej oceny jej roli w przyszłości energetyki.

Dlaczego energia wodna jest uważana za "zieloną"? Zalety dla klimatu i portfela

Z perspektywy ekologicznej i ekonomicznej, hydroenergetyka oferuje szereg niezaprzeczalnych korzyści:

• Są odnawialnym i czystym źródłem energii, które podczas pracy nie emituje gazów cieplarnianych ani innych zanieczyszczeń powietrza. To ogromny atut w walce ze zmianami klimatycznymi.
• Charakteryzują się niskimi kosztami eksploatacji po uruchomieniu oraz długą żywotnością, która często sięga nawet ponad 100 lat. To sprawia, że inwestycja, choć początkowo droga, zwraca się w długiej perspektywie.
• Zbiorniki retencyjne, tworzone przez zapory, pełnią wiele dodatkowych funkcji. Działają przeciwpowodziowo, chroniąc tereny położone poniżej, a także stabilizują poziom wód gruntowych i często stają się atrakcyjnymi terenami rekreacyjnymi.
• Elektrownie szczytowo-pompowe, jak już wspomniałem, odgrywają kluczową rolę w stabilizacji systemu energetycznego, bilansując niestabilną produkcję z farm wiatrowych i fotowoltaiki. To niezwykle ważne w kontekście rosnącego udziału tych źródeł.

Przeczytaj również: Gdzie i kiedy powstanie elektrownia jądrowa w Polsce? Pełny plan

Jaka jest cena czystej energii? Negatywny wpływ na rzeki i ekosystemy

Niestety, hydroenergetyka nie jest pozbawiona wad, które często budzą kontrowersje:

• Wysokie koszty inwestycyjne i długi czas budowy to jedne z głównych barier. Budowa dużej zapory to przedsięwzięcie na lata, wymagające ogromnych nakładów finansowych.
• Najpoważniejszą wadą jest znacząca ingerencja w środowisko naturalne. Budowa zapór przerywa ciągłość ekologiczną rzek, co uniemożliwia migrację ryb (np. łososi) i innych organizmów wodnych, prowadząc do fragmentacji siedlisk.
• Dochodzi również do zmiany lokalnych stosunków wodnych. Poniżej zapory może dochodzić do erozji dna, a w samym zbiorniku do gromadzenia osadów i zamulania.
• Konieczność zalewania dużych terenów pod zbiorniki zaporowe często wiąże się z koniecznością przesiedleń ludności i utratą cennych obszarów rolniczych czy leśnych.
• W niektórych przypadkach, zwłaszcza w zbiornikach o dużej ilości rozkładającej się materii organicznej, może dochodzić do emisji metanu silnego gazu cieplarnianego.

Przyszłość hydroenergetyki: Czy woda pozostanie kluczowym elementem miksu energetycznego?

Patrząc w przyszłość, jestem przekonany, że hydroenergetyka, mimo swoich wyzwań, pozostanie kluczowym elementem globalnego miksu energetycznego. Jej rola może jednak ewoluować. W krajach rozwiniętych, gdzie większość dużych rzek jest już wykorzystana, nacisk będzie kładziony na modernizację istniejących obiektów i rozwój elektrowni szczytowo-pompowych. Te ostatnie, działające jak gigantyczne magazyny energii, są absolutnie niezbędne do stabilizacji sieci energetycznych, które coraz bardziej opierają się na niestabilnych źródłach, takich jak wiatr i słońce. W Polsce, choć mamy ograniczony potencjał do budowy nowych, dużych elektrowni zaporowych, widzę dużą szansę w dalszym rozwoju Małych Elektrowni Wodnych oraz w inwestycjach w elektrownie szczytowo-pompowe. Musimy jednak pamiętać o konieczności minimalizowania negatywnego wpływu na środowisko, stosując nowoczesne rozwiązania, takie jak przepławki dla ryb czy optymalne zarządzanie przepływami. Zrównoważony rozwój hydroenergetyki to sztuka balansowania między potrzebami energetycznymi a ochroną cennych ekosystemów rzecznych. Wierzę, że dzięki innowacjom i odpowiedzialnemu podejściu, woda nadal będzie dla nas cennym, zielonym źródłem energii.
